PRODUCTO USAR

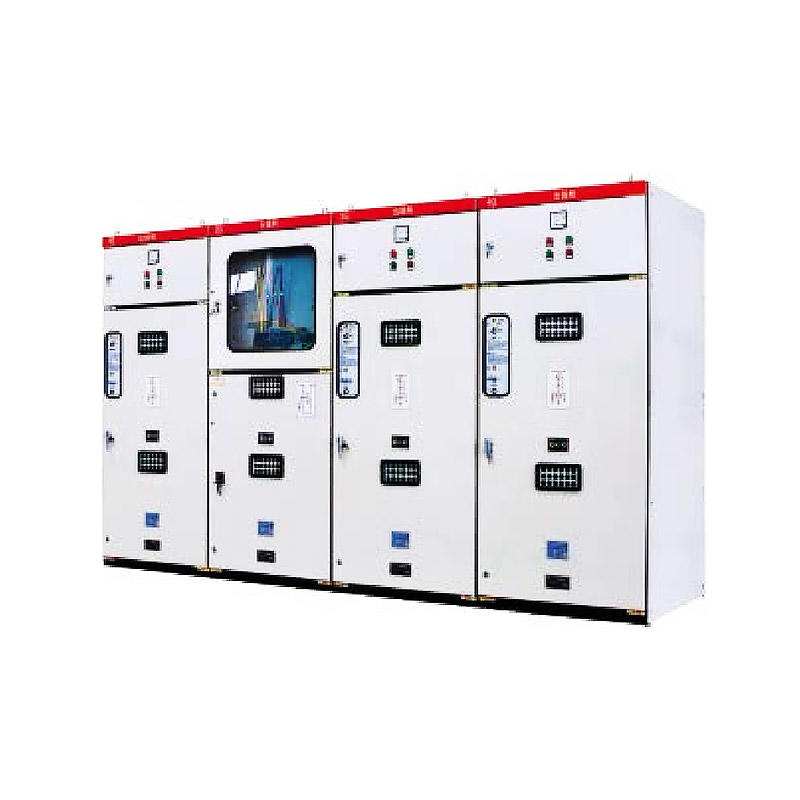

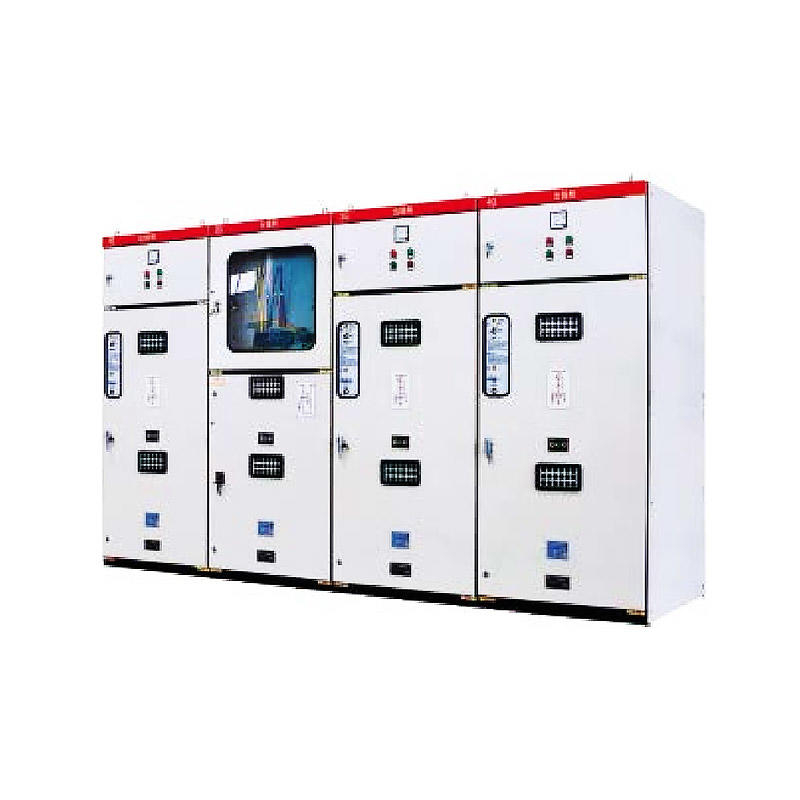

La aparamenta de circuito cerrado de metal fijo de alto voltaje H XG N-12 AC tiene un voltaje nominal de CA trifásico de 12 KV, frecuencia 50 H Z, fuente de alimentación de circuito interior de alto voltaje y fuente de alimentación terminal.
Equipos de conmutación.Aplicable a empresas industriales y mineras, barrios residenciales, edificios de gran altura, parques escolares y otros lugares del sistema de distribución para recibir y distribuir energía.
CARACTERISTICAS DE PRODUCTO
El esqueleto del gabinete está soldado con orificios de módulo de 20 mm y el interruptor es un gabinete fijo tipo caja de montaje lateral.
La parte superior del cuerpo del gabinete es un autobús, la sala de instrumentos está ubicada en el frente de la sala del autobús, separada por una placa de acero, la parte media del cuerpo del gabinete es una sala de conmutación de carga y está separada por un panel aislante y la sala del autobús. .
La placa de cubierta superior del cuerpo del gabinete está provista de ventanas de ventilación, y la placa de la puerta trasera y la placa lateral están provistas de orificios de ventilación con rejillas.
Los paneles del gabinete y de la puerta están rociados con pintura en polvo de poliéster epoxi, curada a alta temperatura, con una superficie hermosa y una fuerte resistencia a la corrosión.
La viga de instalación en el gabinete, la partición intermedia y la placa inferior se tratan mediante galvanización.
En la parte inferior del gabinete, hay un anillo de goma tipo torre instalado en el tablero aislante inferior, que es adecuado para cables de diferentes tamaños.
El interruptor de carga, el interruptor de conexión a tierra y la puerta del gabinete tienen un enclavamiento mecánico confiable, que ha realizado la función de 'cinco prevenciones'.
La puerta del gabinete se cierra y gira la cerradura de la puerta.En este momento, el interruptor principal se cierra y se bloquea.Se abre la cuchilla de conexión a tierra y se puede abrir la cuchilla de conexión a tierra.
El interruptor principal sólo se puede abrir después de abrir la cuchilla de puesta a tierra y liberar el bloqueo del interruptor principal.
Después de que se cierra el interruptor principal, la cuchilla de conexión a tierra se cierra y bloquea, la puerta del gabinete se bloquea y la cerradura de la puerta del interruptor no se puede mover.
Mientras el interruptor principal esté desconectado, la cortadora de puesta a tierra se puede abrir y el deflector de seguridad se cierra.
Sólo cuando se cierra la cuchilla de conexión a tierra se puede girar la cerradura de la puerta y abrir la puerta del gabinete.
La cuchilla de conexión a tierra debe cerrarse cuando sea necesario reemplazar el fusible después de accionar la clavija del fusible.
Cuando no hay cuchilla de conexión a tierra, la operación de apertura y cierre del deflector de seguridad aún se lleva a cabo de acuerdo con el método de operación con cuchilla de conexión a tierra, y también se aplica la secuencia de enclavamiento.
La estructura interna cuidadosamente diseñada del interruptor de bloqueo hace que el enclavamiento sea confiable.
Para el gabinete de cables, según las necesidades del usuario, cuando la línea está electrificada, se puede usar la cerradura electromagnética para controlar la puerta del gabinete o se puede usar el candado para controlar la apertura de la puerta del gabinete.
Cuando se quita el cerrojo y se abre la puerta del gabinete, hay una barrera de plexiglás y una señal de prohibición.
El extremo inferior del gabinete está conectado con una fila de conexión a tierra especial para garantizar una protección de conexión a tierra confiable y segura.
Los interruptores están conectados con aisladores y descargadores de pantalla en vivo mediante barras de cobre.
Todas las puertas de los gabinetes están equipadas con pantalla en vivo.La apertura de paneles de puertas sólo se podrá accionar si no se confirma ninguna indicación eléctrica.
Se instala una lámpara incandescente en el panel interior de la puerta del gabinete para iluminación y función a prueba de humedad en el gabinete.
CARACTERISTICAS DE PRODUCTO
| Frecuencia nominal | 50Hz | ||
| Corriente nominal | 630A | Dependiendo del núcleo | |
| Corriente nominal máxima del fusible | - | 100A | |
| Corriente nominal de tolerancia a corto plazo (estabilidad térmica) (RMS) | interruptor de carga | 20A/4s | - |
| Seccionador de tierra | 20kA/4s | ||
| Resistencia del circuito principal | ≤120μΩ | ||
| Corriente de ruptura de carga activa nominal | 630A | ||
| Corriente nominal de desconexión | 630A | ||
| Corriente de carga nominal del cable | 10 A | ||
| Corriente nominal de cierre de cortocircuito | 50kA | - | |
| Corriente de transferencia nominal | - | 1000A | |
| Corriente nominal de corte en cortocircuito | - | 31,5kA | |
| Frecuencia de alimentación Voltaje de tolerancia a corto plazo (1 min) | relativamente y en el tiempo | 42kV | |
| Fractura aislada | 48kV | ||
| Tensión soportada por impacto de rayo | Relativamente y en el tiempo | 75kV | |
| Fractura aislada | 85kV | ||
| Vida mecánica | 2000 divisiones | ||
| Nivel de protección | IP3X | ||
| Dimensiones exteriores (armario de entrada y salida de aparamenta) ancho x fondo x alto | 400x900x2000（1700） | ||
| 600x900x2000（1700） | |||
| 800x900x2000（1700） | |||
