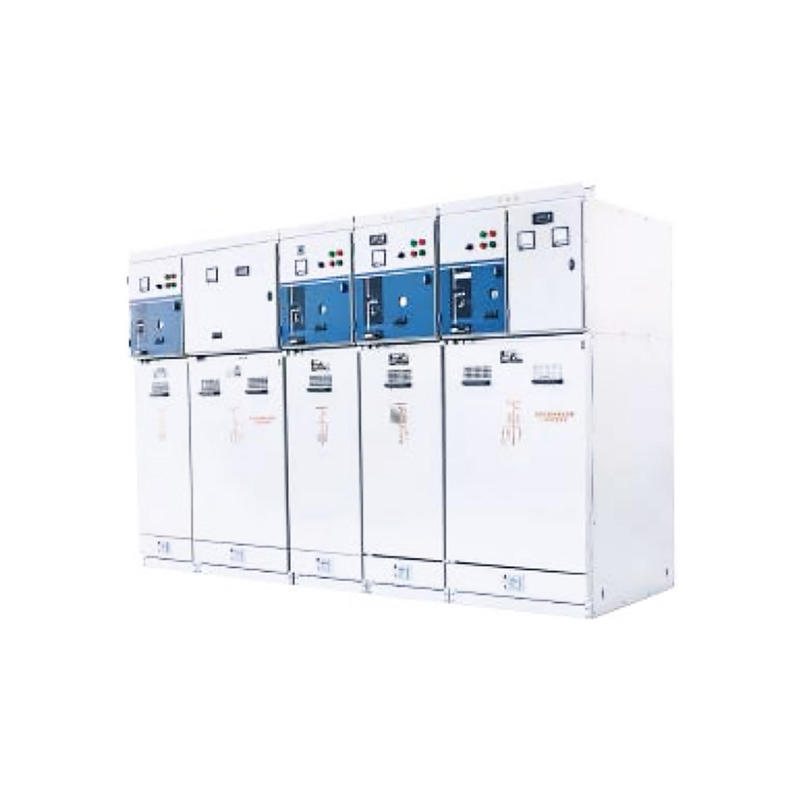

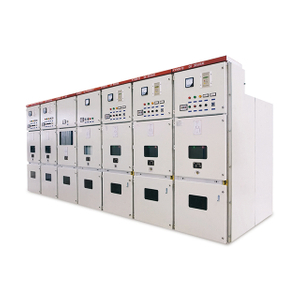

La aparamenta de anillo de hexafluoruro de azufre con envolvente metálica de CA fija tipo caja XGN15-12 (aparamenta de distribución SF6) es un dispositivo de distribución interior con corriente trifásica de 12 Kv y frecuencia de sistema de bus único de 50 Hz.
Ampliamente utilizado en fábricas, áreas residenciales, edificios de gran altura, redes eléctricas urbanas y subestaciones de distribución para usuarios finales, subestaciones de caja.
CARACTERISTICAS DE PRODUCTO
El marco del gabinete de distribución SF6 se forma doblando una placa de acero común A3 (o recubierta con una placa de aluminio y zinc) en perfiles.Tiene una apariencia hermosa, una fuerte resistencia a la corrosión y una estructura compacta y razonable.
Puede ampliarse mediante cualquier combinación según los distintos requisitos de diseño.Es rápido y sencillo de montar y fácil de instalar.
Las aparamentas de SF6 fabricadas y ensambladas de forma estandarizada se pueden dividir en sala de bus, sala de interruptores, sala de mecanismos de operación, sala de instrumentos y sala de cables.
El bus principal de la sala del bus se puede ampliar a cualquier lado de forma arbitraria.Puede estar compuesto por tres cuadros para formar una unidad de red en anillo, o puede ampliarse a una subestación terminal con más de cuatro cuadros.
El sistema de contacto del interruptor de carga SF6 y la cámara de extinción de arco están sellados en el cilindro aislante vertido mediante el proceso APG de resina epoxi y lleno con gas SF6 de 0,045 MPa.Debido a los pocos enlaces de sellado, puede mantener las fugas de aire durante mucho tiempo y finalmente evitar el mantenimiento.
El contacto móvil trifásico del interruptor de carga F. está fijado en un eje aislado, que realiza la transformación de tres posiciones de trabajo de cierre, apertura y conexión a tierra bajo la acción del mecanismo de resorte.Es un interruptor de carga de tres posiciones.
El circuito primario analógico en el panel del mecanismo y el indicador de apertura y cierre conectado directamente con el eje principal del interruptor de carga pueden mostrar claramente la posición de cierre, cierre o conexión a tierra del interruptor de carga.
Para evitar un mal funcionamiento, se pueden instalar candados en los orificios del eje de operación del mecanismo.
Se pueden instalar manómetro de gas SF6, contacto auxiliar, bobina de disparo, dispositivo de operación eléctrica, circuito de control, instrumento de medición y dispositivo de protección de relé según las necesidades del cliente.
El gabinete SF6 puede cooperar con el mecanismo de resorte CTI más el interruptor de carga de hexafluoruro de azufre FLN (gabinete F) o el mecanismo de resorte doble CTII más el aparato combinado de interruptor de carga y fusible de hexafluoruro de azufre FLN (gabinete FR).
Cada habitación de la subestación está separada por una placa de hierro y cada habitación está equipada con instalaciones de iluminación.La parte superior G del transformador está equipada con un dispositivo de escape automático para ajustar
El diseño único de código de esquina tridimensional no solo mejora la resistencia y rigidez del marco en sí, sino que también mejora la precisión dimensional del marco.
Fusible con impactador, cualquier fase de acción del impactador, dispositivo de conexión del disparador, es la apertura del interruptor de carga.
La cubierta de ecualización de voltaje de los buses secundarios puede uniformar el campo eléctrico y evitar fallas internas.
El fusible y el extremo de conexión del cable están equipados con una cuchilla de conexión a tierra, que está conectada con la conexión a tierra del interruptor de carga.
El mecanismo de operación de resorte se entrelaza con el cuarto de cables de alto voltaje para evitar que la puerta frontal se abra cuando el interruptor no está conectado a tierra y para garantizar la seguridad del operador.
Los cables adecuados también pueden acomodar pararrayos, transformadores de corriente, transformadores de tensión, etc.
Puerta de entrada con ventana de observación y dispositivo de enclavamiento de seguridad, cómoda y bonita para carga y descarga.
El conector del cable se puede conectar directamente al asiento del fusible debajo del fusible o a la barra de cobre estañado debajo del asiento del fusible.Dos tipos de conectores de cables facilitan la conexión de cables unipolares o tripolares con el cabezal de cable apantallado más sencillo.
Cuando hay fallas internas en las salas de bus y cables de los interruptores T., el colector de presión direccional seguro guiará el gas de alta temperatura y alta presión fuera del gabinete, garantizando completamente la seguridad de los operadores y otros equipos.
Las salas de instrumentos están equipadas con fusibles de bajo voltaje, dispositivos de protección de relés y tarjetas electrónicas.Si el compartimento no es suficiente, se puede añadir una caja de instrumentos en la parte superior del armario.
Abrazadera para cables con tapa de sellado del tamaño adecuado y soporte para el suelo de la cámara de cables.
CARACTERISTICAS DE PRODUCTO
NO. | Nombre | Unidades | Números | Observaciones | |
1 | Tensión nominal | kV | 12 | F、FR | |
2 | Frecuencia nominal | HZ | 50 | F、FR | |
3 | Corriente nominal | A | 630 | F、FR | |
4 | Corriente máxima del fusible | A | 125 | F、FR | |
5 | Corriente nominal soportada de corta duración | KA | 25 | F | |
6 | Duración nominal del cortocircuito | S | 4 | F | |
7 | Corriente nominal máxima tolerable | KA | 63 | F | |
8 | Corriente nominal de cierre de cortocircuito | KA | 63 | F | |
9 | Corriente de ruptura de carga activa nominal | A | 630 | F | |
10 | Corriente de ruptura en circuito cerrado | A | 630 | F | |
11 | Corriente de carga nominal del cable | A | 10 | F | |
12 | Resistencia del circuito principal | µΩ | ≤ 150 | F | |
13 | Transferir corriente | A | 1700 | FR | |
14 | Corriente nominal de corte en cortocircuito | KA | 50 | FR | |
15 | Resistencia trasera del circuito principal (sin fusible) | mω | ≤ 250 | FR | |
16 | Misma distancia | milímetros | 210±5 | F、FR | |
17 | Distancia máxima de fuerza operativa | Clausura | Nuevo Méjico | 8~100 | F、FR |
Apagar | |||||
18 | Distancia máxima de fuerza operativa | Clausura | Nuevo Méjico | 8~100 | Trabajos de puesta a tierra |
Apagar | |||||
19 | Corriente nominal soportada a corto plazo del interruptor de puesta a tierra | KA | 25 | F | |
20 | Duración nominal del cortocircuito del interruptor de puesta a tierra | S | 3 | F | |
21 | Corriente nominal de tolerancia máxima del interruptor de puesta a tierra | KA | 63 | F | |
22 | Tensión soportada nominal de frecuencia industrial de corto plazo de 1 min. | Interfase y relativa. | kV | 42 | F、FR |
Fractura aislada | 48 | ||||
23 | Tensión duradera nominal de impulso de rayo | Interfase y relativa. | kV | 75 | |
Fractura aislada | 85 | ||||
24 | Vida mecánica | interruptor de carga | 次 | 2000 | |
interruptor de aislamiento | 2000 | ||||
25 | Nivel de protección | IP3X |
