INTRODUCCIÓN DEL PRODUCTO

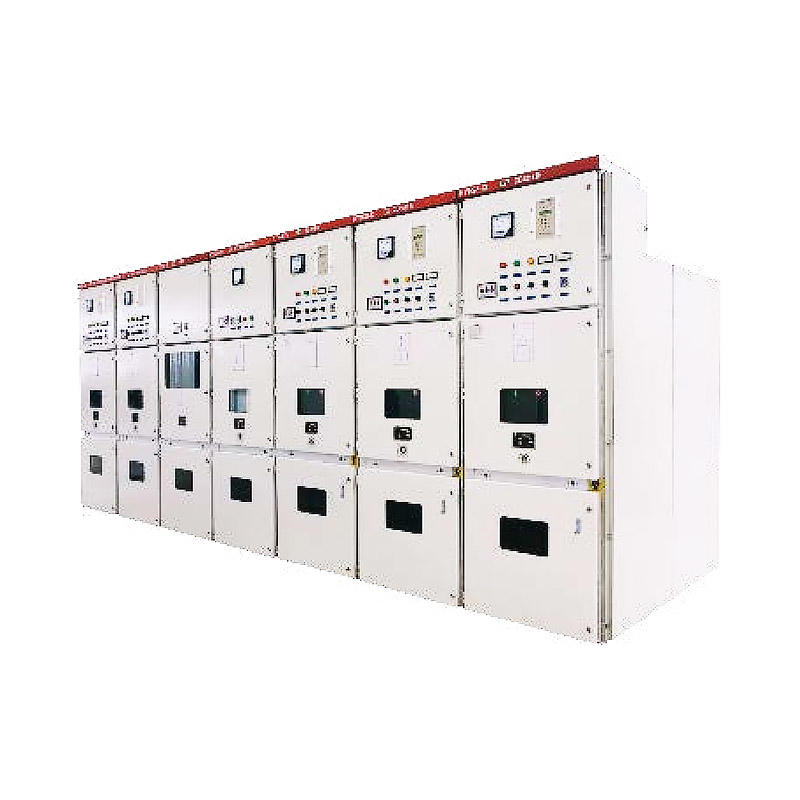

La aparamenta extraíble blindada metálica para interiores KYN28A-12 se utiliza principalmente en plantas de energía, empresas industriales y mineras, distribución de energía y subestaciones secundarias de sistemas de energía, transmisión de energía y arranque de motores grandes.
Se utiliza para control, protección, monitoreo y medición en tiempo real.
Tiene una función perfecta de cinco pruebas y puede equiparse con un disyuntor de vacío doméstico VS1 (ZN63A-12), un disyuntor de vacío VD4 producido por ABB Company, un disyuntor de vacío tipo HS (ZN82-12) producido por Shanghai Fuji Machine Switch Limited Branch. , Disyuntor de vacío tipo VEP (ZN96-12) producido por Xiamen Huadian Switch Limited Branch de la empresa conjunta chino-extranjera.
En la actualidad, se utiliza ampliamente en el mercado de 12KV.
TAMAÑO DEL GABINETE
(Esquema de líneas aéreas de entrada y salida estándar; Esquema de líneas de entrada y salida de cables)
1. Esquema estándar de GZS1 + línea de acceso a cables y gabinete de contactos: 650 x ancho, 1500 x profundidad, 2300 x alto;separación de fases de 150 mm;Distancia de fase de 210 mm del ancho del gabinete GZS1 800;Distancia entre fases de 275 mm para un ancho de armario de 1000.
A. Compartimento de autobús
B. Sala de disyuntores
C. Sala de cables
D. Sala de instrumentos
CARACTERISTICAS DE PRODUCTO
| Proyecto | Unidad | Datos |
| Tensión nominal | kV | 12 |
| Tensión soportada a frecuencia industrial de 1 min (nivel de aislamiento nominal) | kV | 42 (Relativamente e Interfase) 48 (Fractura aislada) |
| Tensión soportada de impulso de rayo (nivel de aislamiento nominal) | kV | 75 (Relativamente e Interfase) 85 (Fractura aislada) |
| Frecuencia nominal | HZ | 50 |
| Corriente nominal del bus principal | A | 630 1250 1600 2000 2500 3150 4000 |
| Corriente nominal del bus derivado | A | 630 1250 1600 2000 2500 3150 4000 |
| Corriente térmicamente estable 4S | KA | 16 20 25 31,5 40 |
| Corriente estable dinámica nominal | KA | 40 50 63 80 100 |
| Nivel de protección | El gabinete es IP4X y el compartimiento y la puerta son IP2X cuando se abren |
