USO DEL PRODUCTO

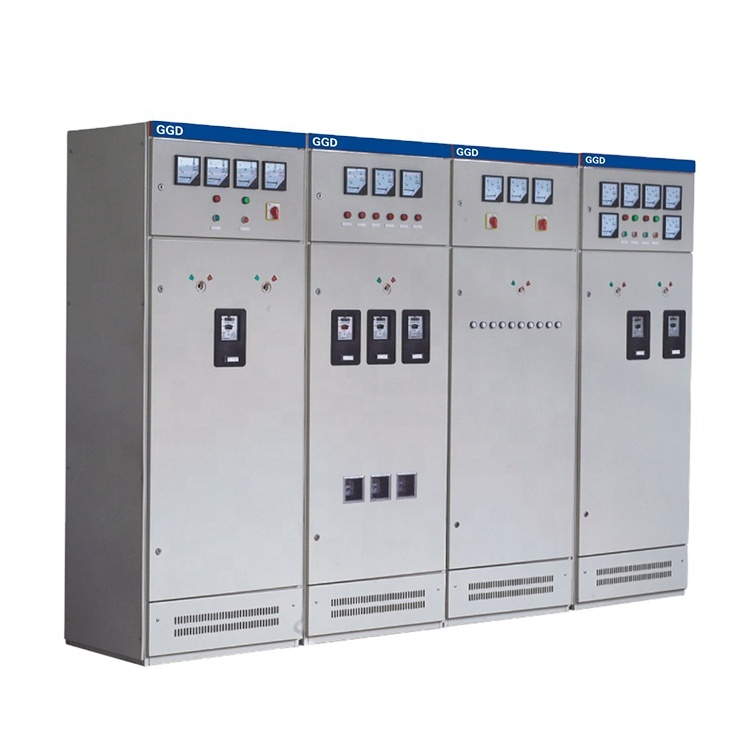

El gabinete de distribución de bajo voltaje GGD AC es adecuado para 50Z AC, voltaje de trabajo nominal de 380 V, serie de distribución de corriente de trabajo nominal de 3150 A para plantas de energía, subestaciones, fábricas y empresas mineras, etc. Se utiliza para conversión de energía, distribución y control de energía. Equipos de iluminación y distribución.
El gabinete de distribución de bajo voltaje GGD AC es un nuevo tipo de gabinete de distribución de bajo voltaje diseñado de acuerdo con los requisitos del supervisor del Ministerio de Energía, la gran cantidad de usuarios de energía y departamentos de diseño, y de acuerdo con los principios de seguridad. , economía, racionalidad y fiabilidad.El producto tiene las características de alta capacidad seccional, buena estabilidad dinámica y térmica, esquema eléctrico flexible, combinación conveniente, serie, gran practicabilidad, estructura novedosa y alto grado de protección.Puede utilizarse como producto de reemplazo de aparamenta de baja tensión.
El gabinete de distribución de bajo voltaje de CA GGD cumple con IEC 439 'Conjunto completo de equipos de control y aparamenta de bajo voltaje', GB7251.1 'Equipo de control y aparamenta de bajo voltaje completo Parte I: Prueba de tipo y juego completo de equipo de prueba de tipo de pieza' y otros estándares.
CARACTERISTICAS DE PRODUCTO
A. El cuerpo del gabinete de distribución de bajo voltaje A. GGD AC tiene la forma de un gabinete general y el marco está hecho de acero conformado en frío 8MF (u 8MF modificado), soldado y ensamblado localmente.Las piezas del marco y las piezas de soporte especiales son suministradas por la planta de producción de punto fijo de perfiles de acero para garantizar la precisión y calidad del cuerpo del gabinete.Los componentes del gabinete general están diseñados según el principio de módulo y tienen orificios de instalación de 20 mm.El coeficiente universal es alto, lo que puede hacer que la fábrica realice la preproducción, acorte el ciclo de producción y mejore la eficiencia del trabajo.
B. Diseño del gabinete GGD, teniendo plenamente en cuenta los problemas de disipación de calor en el uso del gabinete, hay diferentes números de orificios para disipadores de calor en ambos extremos del gabinete.Cuando se calientan los componentes eléctricos del gabinete, el calor sube y se descarga a través de los orificios de las ranuras superiores, mientras que el aire frío complementa continuamente los orificios de las ranuras inferiores del gabinete para hacer que el gabinete sellado forme un canal de ventilación natural de abajo hacia arriba, de modo que para lograr el propósito de disipación de calor.
C. Gabinete GGD de acuerdo con los requisitos del diseño de productos industriales modernos, se utiliza el método de proporción de sección áurea para diseñar la forma del gabinete y el tamaño de la partición de cada parte, de modo que el gabinete sea hermoso y elegante, con una nueva apariencia.
D. La puerta del gabinete está conectada con el marco mediante una bisagra móvil giratoria, lo cual es conveniente para la instalación y desmontaje.Hay una tira de goma de montaña incrustada en el pliegue de la puerta.La tira entre la puerta y el marco tiene una cierta carrera de compresión cuando se cierra, lo que puede evitar que la puerta choque directamente con el gabinete y también mejorar el nivel de protección de la puerta.
E. Las puertas de instrumentos equipadas con componentes eléctricos están conectadas al marco con múltiples cables de cobre blando.Los accesorios del gabinete están conectados con el marco mediante un tornillo moleteado y todo el gabinete constituye un circuito completo de protección a tierra.
F. La capa superior del gabinete está hecha de pintura para hornear de poliéster en forma de naranja o polvo epoxi.Tiene fuerte adherencia, buena textura y tono mate.Evita el efecto deslumbrador y crea un ambiente visual más cómodo para el personal de servicio.
G. La cubierta superior del cuerpo del gabinete se puede quitar cuando sea necesario para facilitar el montaje y ajuste de la barra colectora principal en sitio.Las cuatro esquinas del gabinete están equipadas con anillos de elevación para elevación y transporte.
H. El nivel de protección del gabinete es IP30.Los usuarios pueden elegir entre IP20 e IP40 según los requisitos del entorno de uso.
CARACTERISTICAS DE PRODUCTO
| Modelo | Tensión nominal (V) | Corriente nominal (A) | Corriente nominal de corte en cortocircuito (kA) | Electricidad nominal soportada a corto plazo (IS) (kA) | Corriente nominal de tolerancia máxima (kA) | |
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | ||||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
