PRODUCTO USAR

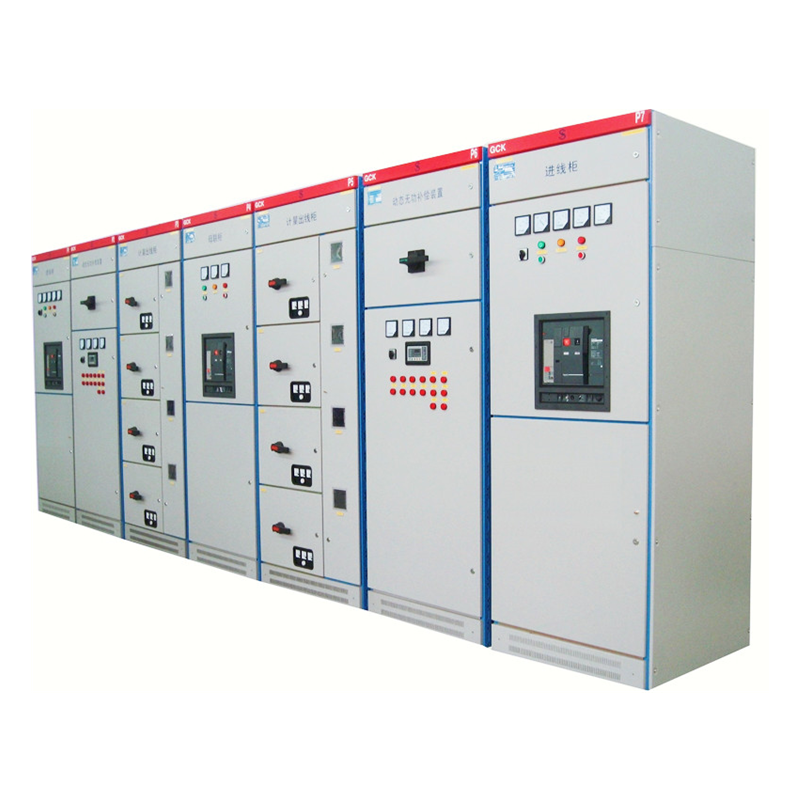

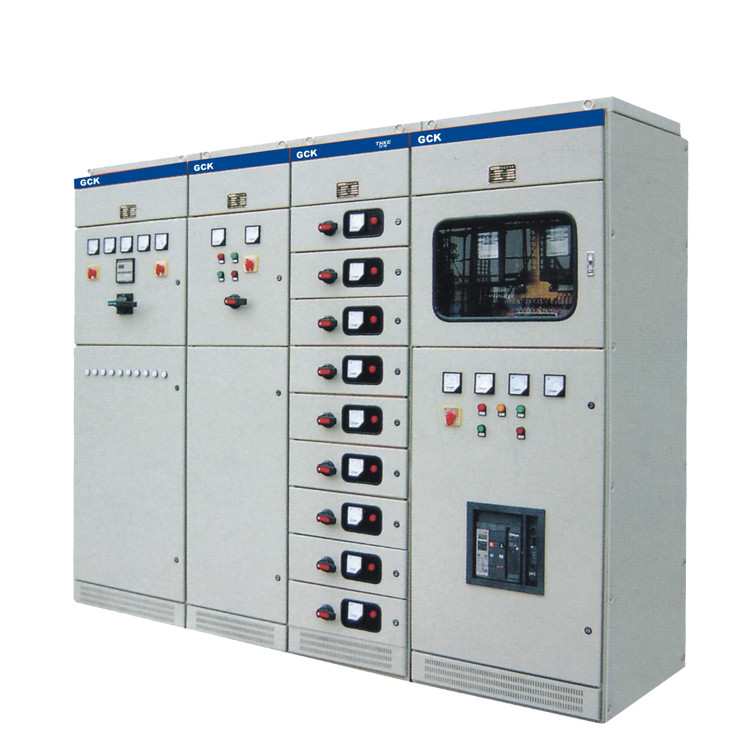

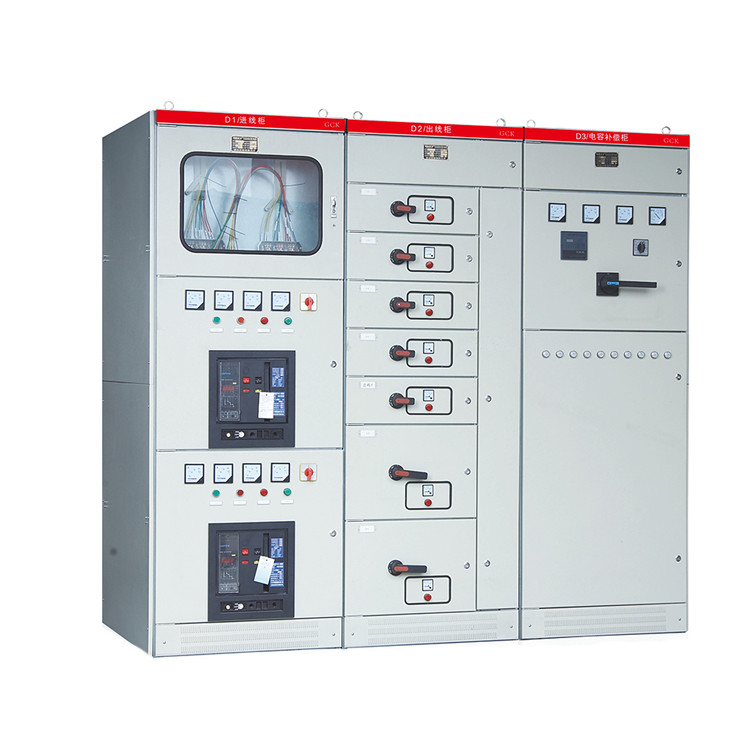

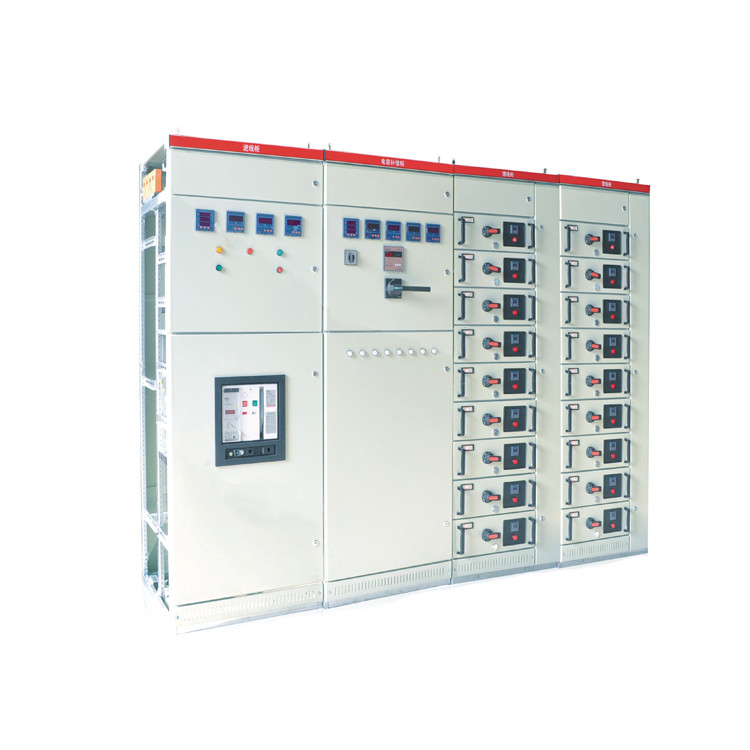

La celda de extracción de bajo voltaje GCK (L) está compuesta por un gabinete del centro de distribución de energía (PC) y un centro de control de motores (MCC).
Es adecuado para usuarios de energía como plantas de energía, subestaciones, empresas industriales y mineras como CA 50 Hz, voltaje de trabajo máximo de 660 V, corriente de trabajo máxima para sistema de distribución de 3150 A, como conversión de energía de equipos de distribución de energía, control de motores y distribución de iluminación.Distribución y control.
CARACTERISTICAS DE PRODUCTO
El marco del gabinete está soldado con acero de forma especial con buena resistencia y rigidez.
Los orificios de montaje del bastidor y las piezas se fabrican según un módulo de 20 mm.
Las partes estructurales internas están galvanizadas y las externas (bastidores y cerraduras de puertas) están fosfatadas y pulverizadas con polvo epoxi electrostático.
La estructura del gabinete alimentador de PC es similar a la del gabinete alimentador.Cuando la corriente del alimentador es de 630 A ~ 2000 A, cada gabinete puede equiparse con dos bucles e instalarse hacia arriba y hacia abajo.
En el gabinete del centro de energía (PC), la parte superior es el área del bus horizontal y la parte inferior es la sala del disyuntor.El disyuntor puede equiparse con la serie nacional ME, la serie CW1, etc.También puede equiparse con todo tipo de disyuntores producidos en el extranjero, como los producidos por la empresa ABB, según las necesidades del cliente. Disyuntores de la serie E, serie M producidos por Schneider y disyuntores inteligentes.
Sistema de bus: El bus del cuerpo del gabinete adopta un sistema trifásico de cinco cables, bus simple cuando la corriente nominal del bus horizontal es de 1250 A o menos, bus doble cuando la corriente nominal del bus de agua es superior a 1250 A, bus horizontal entre gabinete y gabinete está construido mediante bloques de conexión, el bus vertical está sellado con una placa galvanizada y una placa de plexiglás transparente, y se utiliza un deflector interno para limitar la difusión del arco.El bus neutro está ubicado en la parte frontal de la parte superior del gabinete y el bus protector (PE) está ubicado en la parte inferior del gabinete, el cual está conectado con el tablero divisorio y la puerta del cuerpo del gabinete, asegurando así la continuidad de la conexión a tierra.

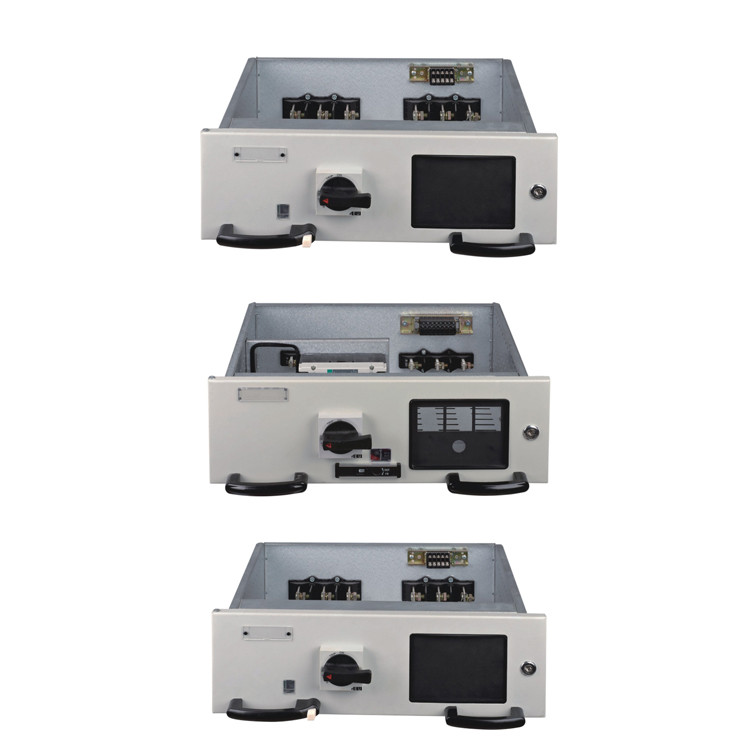

El gabinete y el gabinete de cajones de los esquemas fijos, como la compensación de capacitancia y la medición, tienen la misma forma de apariencia y la misma posición de bus horizontal, lo que garantiza que el gabinete de cajones y el gabinete fijo se puedan usar uno al lado del otro.
En la parte inferior y superior del armario de distribución hay ventanas de ventilación natural sin reducir el nivel de protección de la carcasa.
El nivel de protección de la carcasa del gabinete es IP4.
CARACTERISTICAS DE PRODUCTO
| Frecuencia de funcionamiento nominal (Hz) | 50 | |
| Tensión de funcionamiento nominal (V) | 380 | |
| Tensión nominal de aislamiento (V) | 660 | |
| Corriente nominal máxima de funcionamiento (A) | Barra colectora horizontal | 630-4000 |
| Barra colectora vertical | 1600 | |
| Corriente nominal máxima soportada a corto plazo | Barra colectora horizontal | 80 kA (valor efectivo)/1 s |
| Barra colectora vertical | 50 kA (valor efectivo)/1 s | |
| Corriente máxima nominal soportada | Barra colectora horizontal | 170kA |
| Barra colectora vertical | 110 kA | |
| Enchufe del circuito principal (A) | 200/400/630 | |
| Conector del circuito auxiliar (A) | 10 | |
| Frecuencia de alimentación 1 minuto (A) | 2500 | |
| Capacidad máxima del motor de control (kW) | 155 | |
| Nivel de protección | IP30~IP40 | |
| Modo de operación | Local, remoto, automático | |
PRODUCTO USAR
La celda de extracción de bajo voltaje GCK (L) está compuesta por un gabinete del centro de distribución de energía (PC) y un centro de control de motores (MCC).
Es adecuado para usuarios de energía como plantas de energía, subestaciones, empresas industriales y mineras como CA 50 Hz, voltaje de trabajo máximo de 660 V, corriente de trabajo máxima para sistema de distribución de 3150 A, como conversión de energía de equipos de distribución de energía, control de motores y distribución de iluminación.Distribución y control.
CARACTERISTICAS DE PRODUCTO
El marco del gabinete está soldado con acero de forma especial con buena resistencia y rigidez.
Los orificios de montaje del bastidor y las piezas se fabrican según un módulo de 20 mm.
Las partes estructurales internas están galvanizadas y las externas (bastidores y cerraduras de puertas) están fosfatadas y pulverizadas con polvo epoxi electrostático.
La estructura del gabinete alimentador de PC es similar a la del gabinete alimentador.Cuando la corriente del alimentador es de 630 A ~ 2000 A, cada gabinete puede equiparse con dos bucles e instalarse hacia arriba y hacia abajo.
En el gabinete del centro de energía (PC), la parte superior es el área del bus horizontal y la parte inferior es la sala del disyuntor.El disyuntor puede equiparse con la serie nacional ME, la serie CW1, etc.También puede equiparse con todo tipo de disyuntores producidos en el extranjero, como los producidos por la empresa ABB, según las necesidades del cliente. Disyuntores de la serie E, serie M producidos por Schneider y disyuntores inteligentes.
Sistema de bus: El bus del cuerpo del gabinete adopta un sistema trifásico de cinco cables, bus simple cuando la corriente nominal del bus horizontal es de 1250 A o menos, bus doble cuando la corriente nominal del bus de agua es superior a 1250 A, bus horizontal entre gabinete y gabinete está construido mediante bloques de conexión, el bus vertical está sellado con una placa galvanizada y una placa de plexiglás transparente, y se utiliza un deflector interno para limitar la difusión del arco.El bus neutro está ubicado en la parte frontal de la parte superior del gabinete y el bus protector (PE) está ubicado en la parte inferior del gabinete, el cual está conectado con el tablero divisorio y la puerta del cuerpo del gabinete, asegurando así la continuidad de la conexión a tierra.
El gabinete y el gabinete de cajones de los esquemas fijos, como la compensación de capacitancia y la medición, tienen la misma forma de apariencia y la misma posición de bus horizontal, lo que garantiza que el gabinete de cajones y el gabinete fijo se puedan usar uno al lado del otro.
En la parte inferior y superior del armario de distribución hay ventanas de ventilación natural sin reducir el nivel de protección de la carcasa.
El nivel de protección de la carcasa del gabinete es IP4.
CARACTERISTICAS DE PRODUCTO
| Frecuencia de funcionamiento nominal (Hz) | 50 | |
| Tensión de funcionamiento nominal (V) | 380 | |
| Tensión nominal de aislamiento (V) | 660 | |
| Corriente nominal máxima de funcionamiento (A) | Barra colectora horizontal | 630-4000 |
| Barra colectora vertical | 1600 | |
| Corriente nominal máxima soportada a corto plazo | Barra colectora horizontal | 80 kA (valor efectivo)/1 s |
| Barra colectora vertical | 50 kA (valor efectivo)/1 s | |
| Corriente máxima nominal soportada | Barra colectora horizontal | 170kA |
| Barra colectora vertical | 110 kA | |
| Enchufe del circuito principal (A) | 200/400/630 | |
| Conector del circuito auxiliar (A) | 10 | |
| Frecuencia de alimentación 1 minuto (A) | 2500 | |
| Capacidad máxima del motor de control (kW) | 155 | |
| Nivel de protección | IP30~IP40 | |
| Modo de operación | Local, remoto, automático | |
