USO DEL PRODUCTO

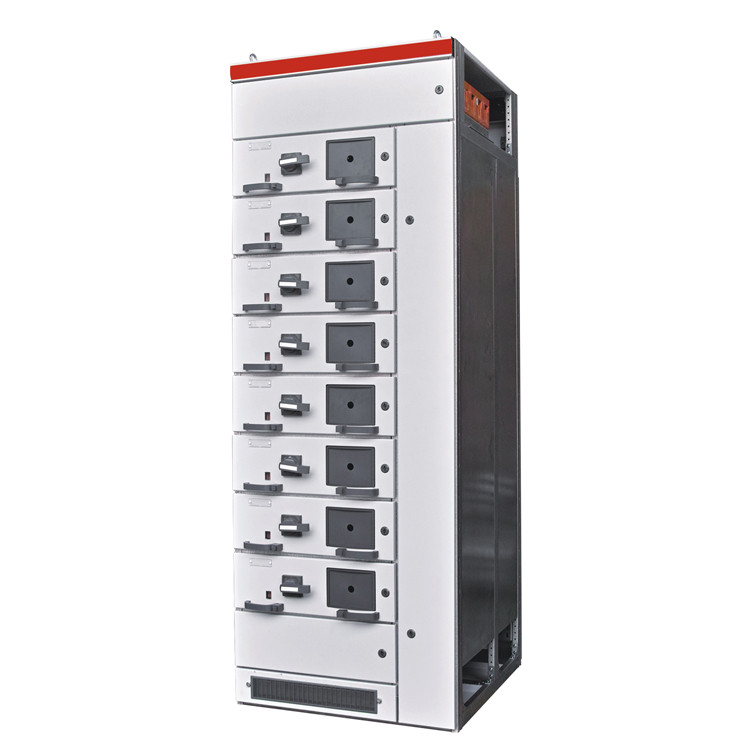

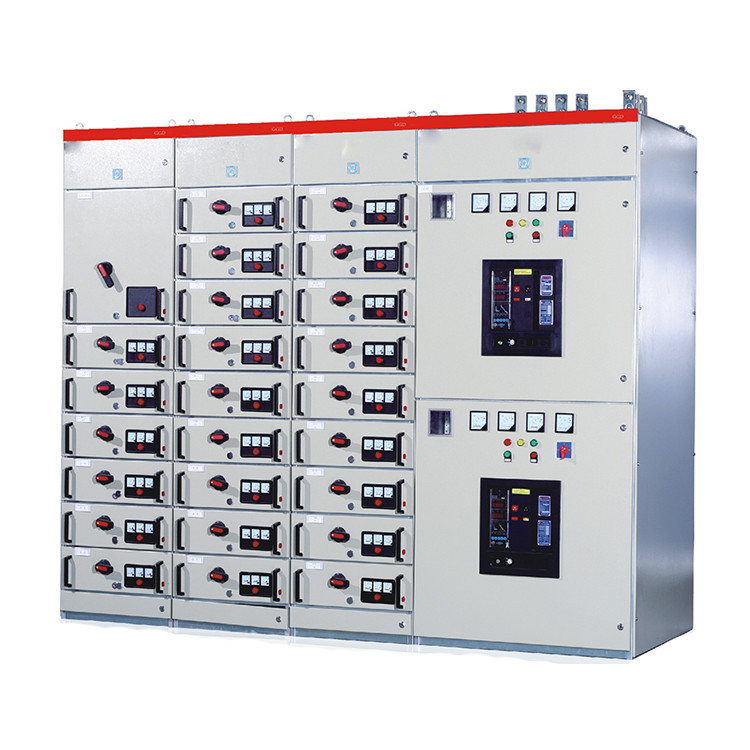

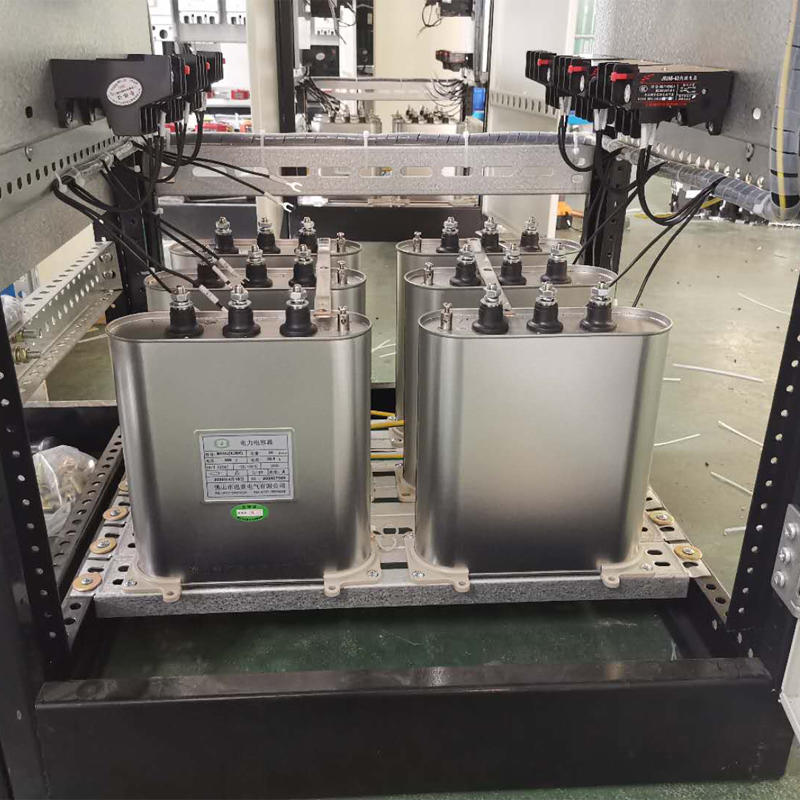

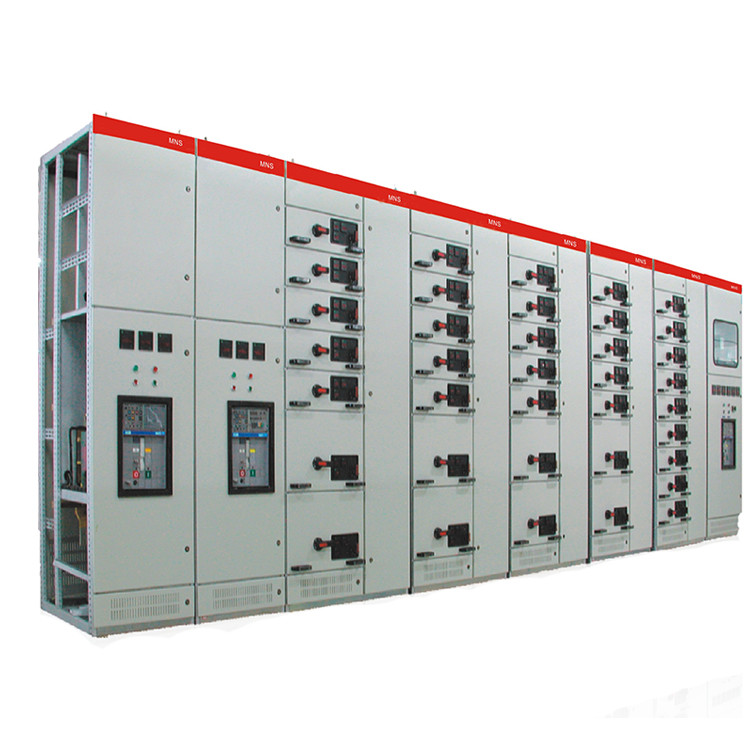

La aparamenta extractora de bajo voltaje GCS es adecuada para la conversión, distribución y control de energía de sistemas de distribución de bajo voltaje, como plantas de energía, subestaciones, departamentos petroquímicos, fábricas, empresas mineras, hoteles y edificios de gran altura, centros de distribución de energía y control de motores. compensación de capacitancia, etc.
Puede satisfacer las necesidades especiales de interfaz de computadora en ocasiones de uso de energía, como plantas de energía con gran capacidad única, centros de control de energía de bajo voltaje y centros de control de motores en industrias petroquímicas a gran escala.
El dispositivo es un nuevo gabinete de distribución de extracción de bajo voltaje diseñado según el principio de seguridad, economía, razonabilidad y confiabilidad, de acuerdo con los requisitos de los supervisores, usuarios y departamentos de diseño del Ministerio de Electricidad, con el fin de satisfacer las necesidades de aumento de capacidad, interfaz de computadora, control de energía centralizado, mantenimiento de seguridad conveniente y acortamiento del tiempo de manejo de accidentes en el mercado energético en desarrollo.El producto tiene las características de rotura, alta capacidad de conexión, buena estabilidad dinámica y térmica, esquema eléctrico flexible, combinación conveniente, serie, gran practicabilidad, estructura novedosa y alto grado de protección.Se puede utilizar como producto de reemplazo de aparamenta extractora de baja tensión.
CARACTERISTICAS DE PRODUCTO
R. El gabinete tiene buena resistencia y rigidez.El gabinete GCS utiliza acero 8MF.Su espesor, material y área de sección transversal de forma son mucho mayores que los de otros aceros para gabinetes, por lo que la resistencia y rigidez del acero 8MF son mucho mejores.
B. La corriente soportada a corto plazo de la barra horizontal y la barra vertical alcanza 80 kA/1S, y la corriente soportada máxima alcanza 176 kA/0,1, que es más alta que la de otros tableros.
C. El interruptor seleccionado por el gabinete C. GCS puede equiparse con varios disyuntores producidos en el país y en el extranjero según las necesidades del cliente.
D. El gabinete de PC puede equiparse con tres interruptores de hasta 1600 A, lo que puede reducir el área ocupada y el costo de construcción.El gabinete MCC puede estar compuesto por cinco unidades funcionales diferentes (0,5, 1, 1,5, 2, 3 unidades).(La estructura de la unidad se puede dividir en tipo estándar y tipo económico para que los usuarios elijan). La entrada, extracción y apagado de los cajones se realizan mediante una manija del sistema operativo.Debido a que el gabinete del bus horizontal está colocado plano detrás, tanto los cables superiores como los inferiores tienen canales de acceso, lo que resuelve el problema de que los productos antiguos no se pueden colocar dentro o fuera del gabinete.Los componentes eléctricos y accesorios instalados en el armario son fabricados por el fabricante y cuentan con un perfecto sistema de garantía de calidad.
CARACTERISTICAS DE PRODUCTO
El dispositivo cumple con IEC439-1 'Aparamenta de distribución y control de bajo voltaje', GB7251.1 'Aparamenta de distribución y control de baja tensión', ZBK36001 'Aparamenta de distribución extraíble de bajo voltaje' y otras normas.
CARACTERÍSTICAS:
A. Resistencia y rigidez del gabinete.El gabinete GCS utiliza acero 8MF, su material de hoja es grueso, el material y el área seccional de la forma se utilizan que otros modelos de acero tipo arca mucho más grandes. Por lo tanto, la resistencia y rigidez del acero 8MF son mucho mejores.
B. La corriente soportada de corta duración de la barra colectora horizontal y la barra colectora vertical alcanza 80kA/1S, y la corriente soportada máxima alcanza 176kA/0,1, que es más alta que la de otros gabinetes de distribución.
C. El gabinete GCS puede equiparse con varios disyuntores producidos en el país y en el extranjero según las necesidades del cliente.
D. El gabinete de PC puede equiparse con tres interruptores de 1600 A o menos para reducir el espacio y el costo de construcción.El gabinete MCC puede estar compuesto por cinco unidades funcionales diferentes de 0,5, 1, 1,5, 2 y 3 unidades (la estructura de la unidad se divide en tipo estándar y tipo económico para que los usuarios elijan).La inserción, extracción y desconexión del cajón se realizan mediante un tirador del sistema operativo.Dado que el gabinete de barras horizontales se coloca plano, el compartimiento de cables tiene pasajes de acceso arriba y abajo, lo que resuelve el problema de que los productos viejos no se puedan sacar.Los componentes eléctricos y accesorios instalados en el gabinete son producidos por el fabricante y cuentan con un perfecto sistema de garantía de calidad.
| Tensión nominal V | 380 | |
| Frecuencia nominal Hz | 50（60） | |
| Corriente nominal A | Barra colectora horizontal | ≤ 4000 |
| Barra colectora vertical | 1000 | |
| Corriente nominal soportada a corto plazo del bus kA(1S) | 50、80 | |
| Corriente nominal máxima soportada del bus kA (0,1 S) | 105、176 | |
| Tensión nominal de aislamiento V | Sistema trifásico de cuatro hilos. | 660（1000） |
| Sistema de bus | Sistema trifásico de cinco hilos. | A、B、C、PEN |
| Voltaje de prueba de frecuencia de alimentación V (1 min) | circuito principal | A、B、V、PE、N |
| Tensión nominal del circuito auxiliar V | circuito auxiliar | 2500 |
| circuito principal | 1760 | |
| Nivel de protección | -220、380 | |
| Dimensión exterior ancho x fondo x alto | -110、220 | |
| IP30、IP40 | ||
| (400.600.800.1000) x (600.800.1000) x2200 |
Nota: Las dimensiones y el peso del producto son datos correspondientes a un período de tiempo determinado y pueden cambiar debido a mejoras en el diseño.
