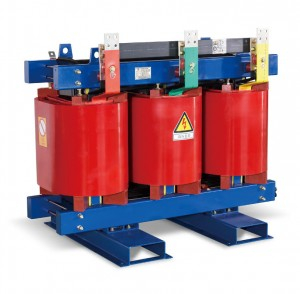

Mejor precio Transformador de tipo seco SC(B)10 con proveedor de parámetros técnicos-Shengte

Compartir en:

Mejor precio Transformador de tipo seco SC(B)10 con proveedor de parámetros técnicos-Shengte

5 0 Reseñas

Cantidad:



Consultar Añadir al carrito

Breve descripción:

Cantidad mínima de pedido: PC 1

Pago: pago sindical

Lugar de origen: FoShan, Guangdong, China

Marca: SHENGTE

El tiempo de entrega: 10-12 días para la muestra, 10-15 días para la producción en masa después de confirmado el pago

Puerto de inicio: FoShan

CARACTERISTICAS DE PRODUCTO

A.

Bajas pérdidas, baja descarga parcial, bajo nivel de ruido, fuerte disipación de calor, funcionamiento con carga nominal del 120 % en condiciones de refrigeración por aire forzado.

B.

Buen rendimiento a prueba de humedad.Puede funcionar normalmente con un 100% de humedad.Se puede poner en funcionamiento sin presecado después del apagado.

C.

La operación segura, no inflamable e ignífuga, libre de contaminación, se puede instalar directamente en el centro de carga.

D.

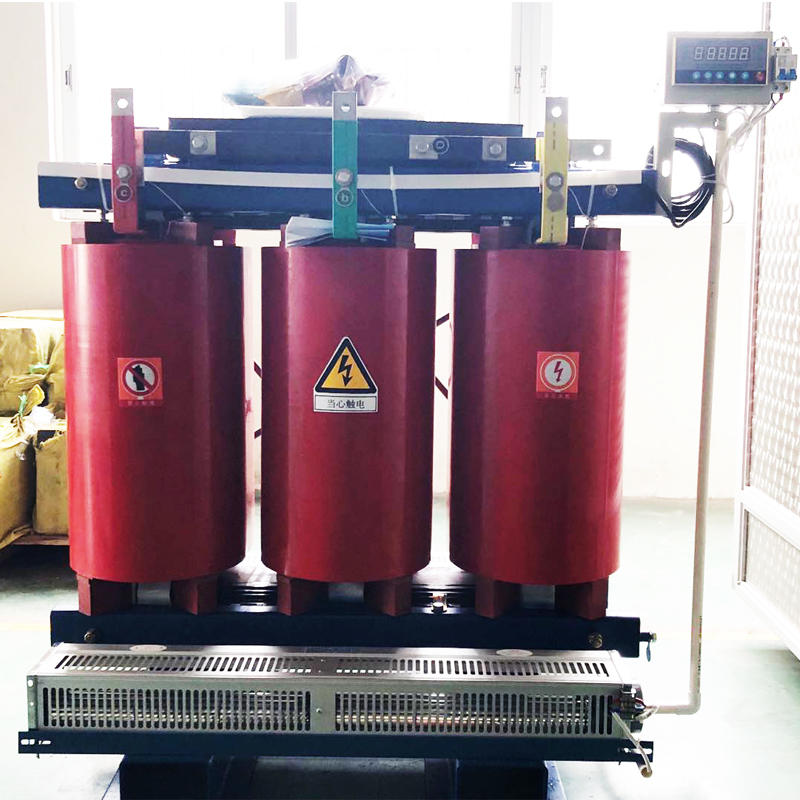

Está equipado con un perfecto sistema de control de protección de temperatura para brindar una garantía confiable para el funcionamiento seguro de los transformadores.

MI.

Instalación sencilla y sin mantenimiento, bajo coste de operación integral.

F.

Alta fiabilidad.Según la investigación sobre el funcionamiento de los productos que se han puesto en funcionamiento, la confiabilidad de los productos ha alcanzado el nivel avanzado internacional.

CARACTERISTICAS DE PRODUCTO

Parámetros técnicos del transformador tipo seco SC(B)10

Transformador de potencia seco con aislamiento de resina serie SC (B) 10, SC (B) 11-50 ~ 2500, fundido en resina epoxi, adecuado para hoteles, edificios de gran altura, centros comerciales, áreas residenciales, instalaciones deportivas, plantas petroquímicas, aeropuertos, puertos, metro, etc

Características:

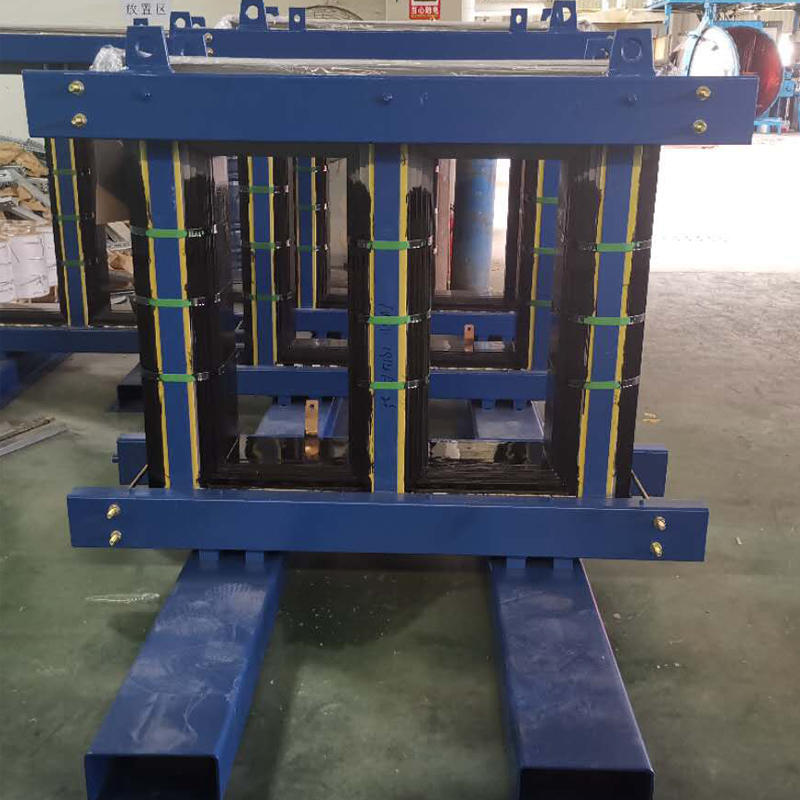

1. Bajo nivel de ruido: diseño de circuito magnético razonable y selección de láminas de acero de silicio laminadas en frío orientadas de alta calidad, laminación escalonada oblicua completa de cuatro costuras, proceso especial de ensamblaje de reducción de tiro, por lo que el nivel de ruido es más bajo que el estándar nacional.

2. Descarga local: la bobina adopta la última tecnología de fundición avanzada internacional, de modo que la resina se vierte bajo vacío y presión.La descarga local es pequeña, lo que puede garantizar un funcionamiento seguro a largo plazo bajo el voltaje de funcionamiento.

3. Gran capacidad para resistir cortocircuitos repentinos: bobina utilizada para empacar la estructura de fibras de vidrio epoxi, verter al vacío capas de bobinado, vuelta a vuelta en resina, después del curado, la bobina para formar un cuerpo rígido de alta resistencia y usar el La estructura de la placa y el posicionamiento del bloque hacia arriba y hacia abajo, para garantizar la resistencia mecánica del transformador del conjunto, hacen que los productos tengan una alta capacidad de cortocircuito.

4. Fuerte resistencia al impacto: en el grupo de vertido se adopta una estructura circular segmentaria especial y una estructura de lámina, que pueden reducir el voltaje entre capas, mejorar la distribución del campo eléctrico y tener una mayor resistencia al impacto de rayos.

Parámetros técnicos del transformador seco SC(B)10

Modelo	Reino Unido%	Pérdida de aire (w)	Pérdida (120C) (W)	0.1	LPA(AN)DB	Tamaño mm							Total (kg)	Terminal de bajo voltaje
Modelo	Reino Unido%	Pérdida de aire (w)	Pérdida (120C) (W)	0.1	LPA(AN)DB	LxAnxAl	M	N	I	P	K1	K2	Total (kg)	Terminal de bajo voltaje
SC10-30/10	4	190	710	2	42	880x460x862	400	400	300	160	263	223	440
SC10-50/10		270	1000	2	42	950x750x915	550	550	325	170	271	229	575
SC10-80/10		370	1380	1.2	42	1000x750x977	550	550	340	180	280	255	620
SC10-100/10		400	1570	0.7	42	1030x750x1020	550	550	350	190	293	260	830	(a)
SC10-125/10		470	1850	0.7	43	1050x750x1057	550	550	360	190	300	290	940
SC10-160/10		540	2130	0.7	43	1080x750x1147	550	550	365	190	295	295	1100	(a)
SC10-200/10		620	2530	0.7	43	1100x860x1185	550	550	370	200	295	295	1245	(a)
SC10-250/10		720	2760	0.7	43	1120x960x1262	660	660	380	200	300	300	1415	(a)
SCB10-315/10		880	3470	0.7	45	1200x860x1362	660	660	390	120	268.5	268.5	1450	(b)
SCB10-400/10		980	3990	0.7	45	1240x860x1195	660	660	425	120	263.5	263.5	1655	(b)
SCB10-500/10		1160	4800	0.6	46	1255x860x1195	660	660	430	120	269	269	1945	(C)
SCB10-630/10		1340	5880	0.6	46	1406x860x1280	820	820	480	135	336	336	2440	(C)
SCB10-630/10	6	1300	5960	0.6	46	1405x860x1260	820	820	485	135	320	320	2475	(C)
SCB10-800/10		1520	6960	0.5	48	1425x1020x1385	820	820	485	165	323	323	2990	(d)
SCB10-1000/10		1770	8130	0.4	48	1500x1270x1385	820	820	515	145	333.5	331.5	3395	(d)
SCB10-1250/10		2090	9690	0.4	49	1580x1270x1597	820	820	540	185	332	338	3520	(mi)
SCB10-1600/10		2450	11730	0.3	49	1658x1270x1660	1070	1070	565	185	338	345	4165	(F)
SCB10-2000/10		3050	14450	0.3	50	1805x1270x1847	1070	1070	615	205	338	347	5545	(gramo)
SCB10-2500/10		3600	17170	0.3	50	1890x1270x2020	1070	1070	640	205	380	393	6670	(gramo)
SCB10-1600/10	8	2450	12960	0.3	49	1680x1270x1680	1070	1070	565	185	338	345	3720	(F)
SCB10-2000/10		3050	15960	0.3	50	1885x1270x1850	1070	1070	615	205	338	347	4920	(gramo)
SCB10-2500/10		3600	18890	0.3	50	1910x1270x2080	107	1070	640	205	380	393	5900	(gramo)

Parámetros técnicos de los transformadores de distribución de aleación amorfa serie S(B)H15-M-30~1600/10/0.4

Modelo	Reino Unido%	Pérdida de aire (w)	Pérdida (120C) (W)	0.1	LPA(AN)DB	Tamaño mm							Total (kg)	Terminal de bajo voltaje
Modelo	Reino Unido%	Pérdida de aire (w)	Pérdida (120C) (W)	0.1	LPA(AN)DB	LxAnxAl	M	N	I	P	K1	K2	Total (kg)	Terminal de bajo voltaje
SC11-30/10	4	170	660	1.8	41	880x460x862	400	400	300	160	263	223	440
SC11-50/10		240	940	1.7	41	950x750x915	550	550	325	170	271	229	575
SC11-80/10		320	1300	1.6	41	1000x750x977	550	550	340	180	280	255	620
SC11-100/10		350	1480	1.5	41	1030x750x1020	550	550	350	190	293	260	830	(a)
SC11-125/10		410	1740	1.4	42	1050x750x1057	550	550	360	190	300	290	940
SC11-160/10		450	2000	1.4	42	1080x750x1147	550	550	365	190	295	295	1100	(a)
SC11-200/10		490	2280	1.2	42	1100x860x1185	550	550	370	200	295	295	1245	(a)
SC11-250/10		580	2590	1.2	42	1120x960x1262	660	660	380	200	300	300	1415	(a)
SCB11-315/10		660	3260	1	44	1200x860x1362	660	660	390	120	268.5	268.5	1450	(b)
SCB11-400/10		780	3750	1	44	1240x860x1195	660	660	425	120	263.5	263.5	1655	(b)
SCB11-500/10		970	4600	1	45	1255x860x1195	660	660	430	120	269	269	1945	(C)
SCB11-630/10		1080	5610	0.6	45	1406x860x1280	820	660	480	135	336	336	2440	(C)
SCB11-630/10	6	1050	5500	0.6	45	1405x860x1260	660	485	485	135	320	320	2475	(C)
SCB11-800/10		1300	6540	0.4	47	1425x1020x1385	820	485	485	165	323	323	2990	(d)
SCB11-1000/10		1500	7650	0.4	47	1500x1270x1385	820	515	515	145	333.5	331.5	3395	(d)
SCB11-1250/10		1720	9100	0.3	48	1580x1270x1597	820	540	540	185	332	338	3520	(mi)
SCB11-1600/10		2090	11050	0.3	48	1658x1270x1660	1070	565	565	185	338	345	4165	(F)
SCB11-2000/10		2660	13600	0.3	49	1805x1270x1847	1070	615	615	205	338	347	5545	(gramo)
SCB11-2500/10		3200	16100	0.2	49	1890x1270x2020	1070	640	640	205	380	393	6670	(gramo)
SCB11-1600/10	8	2090	12160	0.3	49	1680x1270x1680	1070	1070	565	185	345	338	3720	(F)
SCB11-2000/10		2660	14960	0.3	49	1885x1270x1850	1070	1070	615	205	347	338	4920	(gramo)
SCB11-2500/10		3200	17780	0.2	49	1910x1270x2080	1070	1070	640	205	393		590	(gramo)
