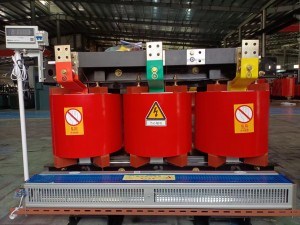

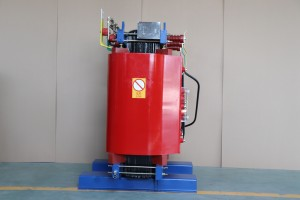

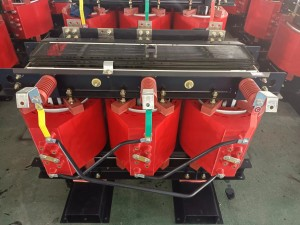

SCB11/10 800 KVA 10/11 -0,4 kilovoltios tipo interior seco del transformador de poder de la resina del molde de alto voltaje trifásico

Características

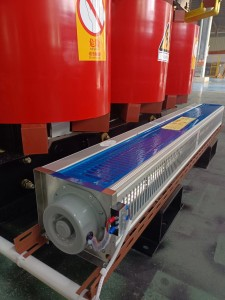

1. Bajas pérdidas, baja descarga parcial, bajo nivel de ruido, fuerte disipación de calor y puede funcionar con una carga nominal del 120 % con refrigeración por aire forzado.
2. Tiene un buen rendimiento a prueba de humedad y puede funcionar normalmente con un 100% de humedad.Se puede poner en funcionamiento sin presecado después del apagado.
3. Es seguro de operar, resistente al fuego, no contaminante y puede instalarse directamente en el centro de carga.
4. Equipado con un completo sistema de control de protección de temperatura para brindar protección confiable para el funcionamiento seguro del transformador.
5. Instalación sencilla y sin mantenimiento y bajo coste operativo general.
6. Según la investigación operativa de los productos que se han puesto en funcionamiento, la confiabilidad de los productos ha alcanzado el nivel avanzado internacional.

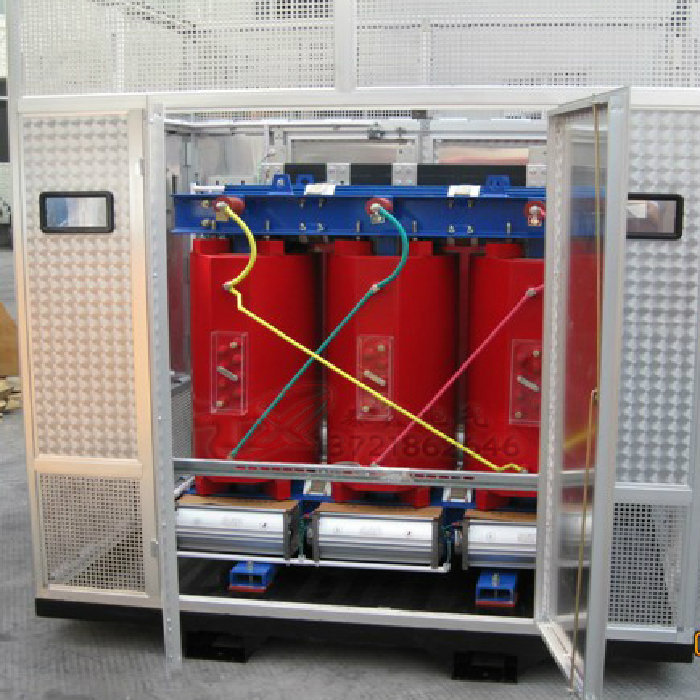

Transformadores de tipo seco: dependen de la convección del aire para enfriar, generalmente se utilizan para iluminación local, circuitos electrónicos.Los equipos mecánicos y otros transformadores, en el sistema de potencia, generalmente transformadores de máquinas de vapor, transformadores de calderas, transformadores de remoción de cenizas, transformadores de remoción de polvo, transformadores de desulfuración, etc. son transformadores de tipo seco con relaciones de 6000V/400V y 10KV/400V para cargas con nominal. voltaje de 380V.En pocas palabras, el transformador de tipo seco es un transformador cuyo núcleo y devanados no están impregnados de aceite aislante.Generalmente hay dos tipos de regulador con carga y regulador sin carga, transformador seco con carcasa y transformador seco sin carcasa, tipo transformador porque no hay aceite, no hay fuego, explosión, contaminación y otros problemas, por lo que los códigos eléctricos, Las regulaciones, etc. no requieren que el transformador seco se coloque en una habitación separada.Las pérdidas y el ruido se redujeron a un nuevo nivel, se colocaron más transformadores y pantallas de bajo voltaje en la misma sala de distribución para crear las condiciones.

Instalación de transformador tipo seco.

Instalación del transformador de acuerdo con las 'normas de prueba de entrega de equipos eléctricos de ingeniería de instalación eléctrica'

las disposiciones de la prueba de entrega calificadas.La posición de instalación es correcta y los accesorios están completos.

El dispositivo de puesta a tierra conduce al troncal de puesta a tierra y al lado de bajo voltaje del transformador del punto neutro conectado directamente;caja del transformador,

conexión a tierra confiable de la carcasa del transformador de tipo seco;todas las conexiones son confiables, los sujetadores y las piezas antisueltas están completos.

Capacidad de sobrecarga del transformador tipo seco

En primer lugar, puede reducir automáticamente la capacidad y la cantidad de repuesto: en algunos lugares y sitios específicos, los requisitos de emergencia para el factor de repuesto del transformador son bastante altos.

para que el transformador de adaptación de ingeniería se convierta en un dolor de cabeza, y para la capacidad de sobrecarga del transformador de tipo seco, su capacidad adicional se puede comprimir manualmente,

mientras que el número de unidades de repuesto también se puede reducir mucho en comparación con otros tipos de transformadores.Aquí debemos tener en cuenta que si el transformador está en funcionamiento con sobrecarga,

debemos tener el proceso de operación de monitorear su temperatura de operación, si la temperatura es demasiado alta, incluso superior a 155 ℃,

debemos realizar la acción de deslastre de carga correspondiente para garantizar el comportamiento seguro del suministro eléctrico.

Grado de aislamiento del transformador de tipo seco

Según el medio interno del dispositivo de voltaje, se puede dividir en modelos S8, S9, S10, SC(B)9, SC(B)10,

según su material, no combustible o no combustible se puede dividir en SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

según el cerrado o cerrado se puede dividir en BS9, S9-, S10-, SH12-M.Entre ellos, los grados F y H mencionados en el transformador se refieren al grado resistente al calor,

el límite del grado Y es 90 ℃, el límite del grado A es 105 ℃, el límite del grado E es 120 ℃, el límite del grado B es 130 ℃, el límite del grado F es 155 ℃,

el límite de grado H es 180 ℃, el límite de grado C es mayor que 180 ℃.

Parámetros técnicos del transformador tipo seco.

Frecuencia de uso 50/60 HZ corriente sin carga 4 % intensidad de voltaje 2000 V/min sin averías grado de aislamiento F (se puede personalizar el grado especial) resistencia de aislamiento ≥ 2 M modo de conexión Y/Y, △/Y0, Yo/△, autotransformador (opcional) Aumento de temperatura permitido del serpentín I00K Modo de enfriamiento Enfriamiento por aire natural o control de temperatura Enfriamiento automático Factor de ruido ≤ 30 dB

Temperatura del transformador tipo seco

Para la temperatura general de los transformadores de tipo seco que hay actualmente en el mercado, diferentes industrias tienen diferentes estándares.Por lo general, los transformadores de tipo seco suelen alcanzar los 95 grados durante el funcionamiento normal, lo que ya se considera un estándar de temperatura más alto para los transformadores de tipo seco.Por lo general, los equipos de bajo voltaje para el ajuste estándar de temperatura no suelen exceder los 60 grados.
