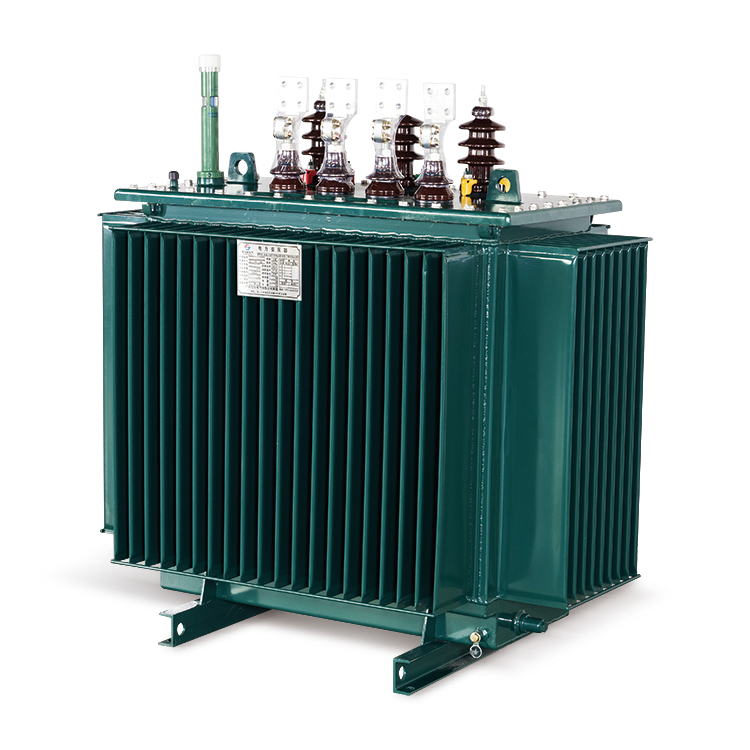

S11 100kVA 10kV 400V 50Hz Frecuencia trifásica Precio del transformador de distribución tipo refrigerado por aceite

5 0 Reseñas
Número de fases: trifásico
Tipo de bobinado: dos bobinados
Material de bobinado: aluminio/cobre.
Capacidad nominal: 100 kVA
Alto voltaje: 6/10/11kV
Bajo voltaje: 0,4 kV
Rango de golpeteo: ±2×2.5%
Voltaje de impedancia: 4%
Pérdida sin carga: 0,2 kW
Pérdida de carga (75°C): 1,58/1,5 kW
Corriente sin carga: 1,1%
Frecuencia: 50/60Hz
Grupo de conexión: Yyn0 / Dyn11
Método de enfriamiento: ONAN
Clase de aislamiento: A
Clase climática: C2
Clase ambiental: E2
Altitud de operación: ≤1000m
  • S11-M-100/10

  • SHENGTE

Disponibilidad:
Cantidad:

El transformador sumergido en aceite utiliza aceite como medio de aislamiento principal y depende del aceite como medio de enfriamiento.Adopta una estructura sellada para aislar completamente el aceite del transformador del aire circundante, haciendo que el funcionamiento del transformador sea más seguro, confiable y fácil de mantener.

El núcleo de hierro del transformador de ahorro de energía de baja pérdida Shengte presenta una estructura laminada.Aprovechando la tecnología avanzada y los procesos de transformadores sumergidos en aceite, combinados con la experiencia técnica de nuestra empresa, priorizamos la confiabilidad del producto.Esto da como resultado reducciones significativas tanto en la pérdida sin carga como en la corriente sin carga.


Características:

1.Bobina de baja fuerza de cortocircuito axial: esta estructura minimiza la fuerza de cortocircuito axial, mejorando la capacidad del transformador para resistir cortocircuitos.

2. Estructura de soporte altamente confiable: Garantiza una compresión confiable de las partes superior e inferior de la bobina, proporcionando una fuerte resistencia a cortocircuitos.

3. Diseño de baja densidad de flujo magnético: Reduce la pérdida sin carga del transformador y garantiza que el flujo magnético del núcleo permanezca insaturado durante la operación, minimizando la distorsión del tercer armónico.

4. Pernos y tuercas de acero inoxidable 304: mejora la resistencia a la oxidación de la superficie del transformador.

5. Anillos de caucho de sellado de alta calidad: Al adoptar las mejores materias primas para sellar caucho en China, extendemos significativamente la vida útil del transformador.


Nuestras ventajas:

1. Excelente disipación de calor e integridad estructural: la bobina en espiral con conductos de aceite longitudinales ofrece una disipación de calor superior, baja fuga magnética y alta resistencia mecánica.Además, la confiable estructura de soporte mejora significativamente la capacidad del transformador para resistir cortocircuitos.

2. Núcleo de hierro eficiente: El núcleo de hierro está compuesto por láminas de acero al silicio apiladas con un espesor inferior a 0,35 mm y alta conductividad magnética.Este diseño reduce la pérdida y la corriente sin carga, lo que mejora la eficiencia general.

3. Materiales de aislamiento de alta calidad: Los materiales de aislamiento utilizados tienen una alta resistencia al calor, lo que permite que el transformador resista sobretensiones y sobrecorrientes durante el funcionamiento, lo que garantiza longevidad y confiabilidad.

4. Aceite de transformador superior: El aceite de transformador presenta baja viscosidad y excelentes propiedades de transferencia de calor y aislamiento.Protege eficazmente el núcleo de hierro y los devanados, reduce el envejecimiento de los materiales aislantes y prolonga la vida útil del transformador.

5. Tanque de aceite duradero y confiable: El tanque de aceite corrugado está fabricado con placas de acero laminadas en frío de alta calidad en una línea de producción dedicada.Su superficie se desengrasa, se elimina el óxido y se fosfata antes de recubrirla con una pintura resistente a la lluvia, a la humedad y a la niebla salina.Este tratamiento mejora la confiabilidad operativa y la durabilidad al tiempo que reduce los costos de mantenimiento.

6.Anillos de sellado eficaces: los anillos de sellado están hechos de materiales de caucho de alta calidad, que ralentizan eficazmente el proceso de envejecimiento, aíslan el aire externo y evitan fugas de aceite del transformador.

T11-1Estructura S11T11-2


Parametros del producto


Modelo Descripción S11

Modelo Capacidad nominal (KVA) Tensión nominal (KV)

Conexión

Método

Pérdida sin carga

(W)

Pérdida de carga

(W)

Corriente sin carga

(%)

Cortocircuito

Impedancia

(%)

Alto voltaje Rango de regulación de voltaje

Baja tensión

T11-M-30 30


6

6.3

10

10.5

11

±5%

±2×2,5%

0.4

Yyn0

Dyn11

100 630/600 1.5 4

T11-M-50

50 130 910/870 1.3 4

T11-M-63

63 150 1090/1040 1.2 4

T11-M-80

80 180 1310/1250 1.2 4

S11-M-100

100 200 1580/1500 1.1 4

T11-M-125

125 240 1890/1800 1.1 4

S11-M-160

160 280 2310/2200 1 4

S11-M-200

200 340 2730/2600 1 4

S11-M-250

250 400 3200/3050 0.9 4

S11-M-315

315 480 3830/3650 0.9 4

S11-M-400

400 570 4520/4300 0.8 4

S11-M-500

500 680 5410/5150 0.8 4

S11-M-630

630 810 6200 0.6 4.5

S11-M-800

800 980 7500 0.6 4.5

S11-M-1000

1000 1150 10300 0.6 4.5

S11-M-1250

1250 1360 12000 0.5 4.5

S11-M-1600

1600 1640 14500 0.5 4.5

T11-M-2000

2000 1940 18300 0.4 5

S11-M-2500

2500 2290 21200 0.4 5

S11-M-3150

3150 2730 24300 0.4 5

Dibujo T11


Proceso de producción


Proceso de producción T11


Perfil de la empresa


Guangdong Shengte Electric Co., Ltd., con sede en Foshan, China, es un distinguido fabricante de transformadores conocido por su confiabilidad y su excepcional servicio posventa.Con más de una década de experiencia, hemos proporcionado transformadores rentables y de alta calidad para proyectos del sector gubernamental y privado en todo el mundo, ganándonos una reputación de excelencia.
Nuestro compromiso con la calidad se demuestra al cumplir con los rigurosos estándares de nuestros clientes de empresas eléctricas alemanas, garantizando solo soluciones de la más alta calidad.
Nuestras instalaciones de Foshan, que abarcan una superficie de 10.000 metros cuadrados, están equipadas con equipos de prueba y producción de última generación, lo que nos permite ofrecer soluciones personalizadas, incluidos servicios OEM y ODM.Nuestra gama de productos incluye transformadores sumergidos en aceite, transformadores tipo seco moldeados en resina, transformadores tipo pedestal, subestaciones prefabricadas y más.
Certificado por ILAC-MRA y CNAS, nuestro certificado IEC subraya nuestra dedicación a los estándares de calidad internacionales.Además, contamos con las certificaciones ISO9001, CE y de productos innovadores, y buscamos activamente el certificado UL para demostrar aún más nuestro compromiso con el cumplimiento global.

Compañía

Fábrica


Casos de proyectos


Caso de proyecto


Certificaciones


Certificaciones


Exhibición


Exhibición


Embalaje y envío


Embalaje y entrega


Preguntas más frecuentes


P1: ¿Es usted un fabricante o una empresa comercial?

A1: Nuestra fábrica tiene una superficie de más de 10000m2, podemos producir 2000 transformadores más cada año.


P2: ¿Tiene las certificaciones e informes de prueba pertinentes?

R2: Sí, contamos con la certificación ISO9001 y CE, y podemos proporcionar informes de prueba de acuerdo con el estándar IEC.


P3: ¿Cuánto dura el período de garantía?

A3: Son 12 meses.


P4: ¿Aceptaría utilizar el logotipo del cliente?

A4: Sí, podemos proporcionar servicio OEM y ODM.


P5: ¿Cuál es el MOQ?

A5: es 1 juego.


P6: ¿Cuáles son los métodos y condiciones de pago?

A6: Aceptamos T/T, Western Union, PayPal, etc. Pago por adelantado del 30% antes de la producción, pago del saldo del 70% antes de la entrega.


P7: ¿Cuánto dura el tiempo de entrega?

A7: Generalmente son 20-30 días, depende de la cantidad del pedido.


P8: ¿Cuál es el estándar del paquete?

A8: Caja de madera o paquete especial según los requisitos del cliente.
