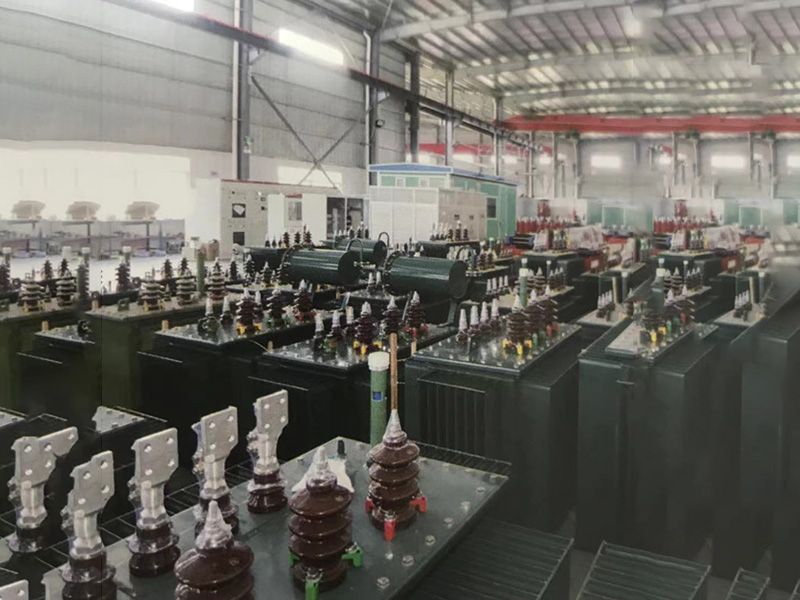

Edición de funciones estructurales En la subestación principal del sistema de suministro de energía del transporte ferroviario urbano, el transformador principal generalmente utiliza un transformador trifásico sumergido en aceite, como se muestra en la figura.
Los transformadores sumergidos en aceite se componen principalmente de núcleos de hierro, devanados, tanques de combustible, reguladores de voltaje, radiadores, almohadas de aceite, relés de gas, manguitos aislantes, tubos a prueba de explosiones y otras piezas.
Núcleo de hierro Diagrama esquemático del transformador trifásico sumergido en aceite El núcleo de hierro está compuesto de láminas laminadas de acero al silicio con buena permeabilidad magnética.Forma un circuito cerrado de flujo magnético.Los devanados primario y secundario del transformador están enrollados en el núcleo de hierro. Los núcleos de los transformadores se dividen en dos tipos: tipo núcleo y tipo carcasa. Actualmente, los transformadores más utilizados son del tipo núcleo.El núcleo de hierro en forma de corazón consta de una columna de núcleo de hierro sur y un yugo de hierro.El núcleo de hierro del transformador sumergido en aceite tiene un paso de aceite para enfriar el núcleo de hierro, lo que facilita la circulación del aceite del transformador y también mejora el efecto de disipación de calor del equipo.
Devanado El devanado, también conocido como bobina, es el bucle conductor del transformador.Está hecho de alambre de cobre o aluminio para formar un cilindro multicapa.
1. El devanado secundario está enfundado concéntricamente en la columna del núcleo de hierro.
2. Para el aislamiento, el devanado de bajo voltaje generalmente está adentro y el devanado de alto voltaje está afuera.El material aislante se envuelve alrededor de los cables para asegurar el aislamiento entre los cables y los cables a tierra.
3. Tanque de aceite El tanque de aceite es la carcasa de un transformador sumergido en aceite.Además del aceite, también se utiliza para instalar otros componentes.
4. Dispositivo regulador de voltaje El dispositivo regulador de voltaje está configurado para garantizar la estabilidad del voltaje secundario del transformador.Cuando el voltaje de la fuente de alimentación fluctúa, use el regulador de voltaje para ajustar el interruptor del transformador para garantizar la estabilidad del voltaje de salida del lado secundario.El dispositivo regulador de presión se divide en dos tipos: dispositivo regulador de presión con carga y dispositivo regulador de presión sin carga.
5. Radiador El radiador está instalado en la pared del tanque de aceite y las partes superior e inferior están conectadas con el tanque de aceite a través de tuberías.Cuando hay una diferencia de temperatura entre la temperatura superior del aceite y la temperatura inferior del aceite del transformador, la convección del aceite se forma a través del radiador y luego fluye de regreso al tanque de aceite después de ser enfriado por el radiador.El papel de la temperatura del aceite del transformador.Para mejorar el efecto de enfriamiento, se pueden adoptar medidas como el autoenfriamiento, el enfriamiento por aire forzado y el enfriamiento por agua forzado.
6. Almohada de aceite La almohada de aceite también se llama tanque de aceite.El aceite del transformador se expandirá y contraerá debido a los cambios de temperatura, y el nivel de aceite también aumentará o disminuirá con los cambios de temperatura.La función de la almohada de aceite es dejar espacio para la expansión y contracción térmica del aceite para mantener el tanque de aceite siempre lleno de aceite;al mismo tiempo, gracias a la almohada de aceite, se reduce el área de contacto entre el aceite y el aire, lo que puede ralentizar la oxidación del aceite.
7. Relé de gas El relé de gas, también conocido como relé Buchholz, es el principal dispositivo de protección ante fallos internos del transformador.Se instala en el medio del tubo de aceite que conecta el tanque de aceite y la almohada de aceite.Cuando ocurre una falla grave dentro del transformador, el relé de gas enciende el disyuntor para disparar el mismo circuito;cuando ocurre una falla no grave dentro del transformador, el relé de gas se conecta al circuito de señal de falla.
8. Casquillos aislantes Los casquillos aislantes altos y bajos están ubicados en la cubierta superior del tanque del transformador.Los transformadores sumergidos en aceite generalmente utilizan casquillos aislantes de porcelana.La función del manguito aislante es mantener bien aislados los cables del devanado de alta y baja tensión y el depósito de combustible, y fijar los cables.
9. Tubo a prueba de explosiones El tubo a prueba de explosiones, también conocido como conducto de aire de seguridad, se instala en el tanque de aceite del transformador y su salida está sellada con una película de vidrio a prueba de explosiones.Cuando ocurre una falla grave dentro del transformador y falla el relé de gas, el gas dentro del tanque de combustible atraviesa la membrana de vidrio a prueba de explosiones y es expulsado del conducto de aire de seguridad para evitar que el transformador explote.
