Caja de interruptores de baja tensión GCK

Visitas:0     Autor:Editor del sitio     Hora de publicación: 2024-01-02      Origen:Sitio

Consultar

facebook sharing button
twitter sharing button
line sharing button
wechat sharing button
linkedin sharing button
pinterest sharing button
whatsapp sharing button
sharethis sharing button

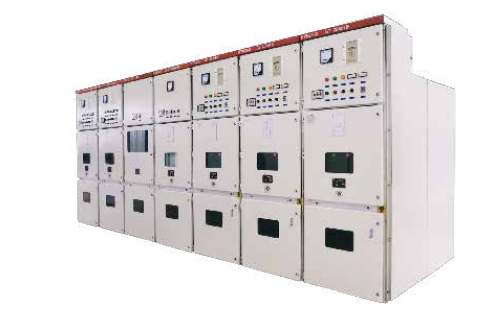

GCK de baja tensión El gabinete de distribución de tipo extraíble es adecuado para sistemas de transmisión y distribución de CA de 50 Hz, 660 V y menos, trifásicos de cinco cables.

Como sistema de energía para centrales eléctricas, subestaciones, empresas industriales y mineras y edificios de gran altura en el uso de electricidad, alimentación, iluminación y control de motores.

El producto cumple con IEC439-1 'equipos de control y aparamenta de baja tensión';Gb7251.1-1997, ZBK36001-89 estándar 'equipo de interruptor completo tipo retiro de bajo voltaje'.

Tipo de extracción de bajo voltaje GCK gabinete de distribución, utilizando una estructura de ensamblaje avanzada y una unidad combinada, unidad combinada de extracción IP30, segura, confiable y compacta.

El gabinete de distribución de energía de bajo voltaje GCK tiene un gabinete de medición especial, que puede cumplir con los requisitos del sistema de suministro de energía para medición de bajo voltaje.

Gabinete de distribución de energía de baja tensión GCK, con un gabinete de capacitor electrostático especial, como compensación de potencia reactiva.

Condiciones normales de servicio:

1, la temperatura del aire ambiente no es alta y seca +40 ℃, no inferior a -5 ℃, y la temperatura promedio dentro de 24 horas no es superior a

℃.

2, el aire está limpio, humedad relativa a una temperatura máxima de +40 ℃, no más del 50%;A temperaturas más bajas, permita

Por ejemplo: 90% a +20℃;Permitir la condensación que pueda ocurrir debido a los cambios de temperatura.

3. La altitud no excederá los 2000 m.

Características de la estructura:caja de interruptores electricos

El gabinete de distribución de energía con extracción de bajo voltaje GCKl es una estructura combinada completamente ensamblada y el esqueleto básico está ensamblado con perfiles especiales.

E = 20 mm.

Debido a que todas las estructuras del marco están conectadas mediante tornillos, se evitan la deformación y la tensión de la soldadura y se mejora la precisión.

Cada gabinete está dividido en tres partes, es decir, la sala principal del bus en la parte superior a la que puede acceder el bus horizontal, la parte frontal está dividida en varias cámaras de unidades funcionales con un tablero divisorio y la altura después de la combinación es de 1760 mm.La parte trasera es el cuarto de cables, y en el interior está equipado con un soporte para la entrada y salida de cables.

Un bus vertical está dispuesto en la parte posterior de la cámara de la unidad funcional de tipo extracción, y el bus vertical está conectado con el bus derivado y el bus horizontal.Cada unidad funcional de tipo extracción está conectada con el bus vertical en la posición conectada, y la placa de sellado metálica de la parte superior del gabinete está provista de una ventana de ventilación;Cuando es necesario que la parte superior entre y salga del cable, se usa la placa de sellado de aislamiento, y la parte inferior es la placa de sellado de metal, y se perfora el orificio para facilitar la entrada y salida del cable.

Estructura del sistema extraíble:

Los componentes eléctricos de cada unidad funcional están instalados en un cajón, lo que puede hacer que toda la unidad fuera del gabinete sea segura y conveniente para el mantenimiento.

El cajón se instala en un gabinete de 600 mm de ancho con tres posiciones: 'separado', 'prueba' y 'conectado'.

El lado de entrada de la fuente de alimentación en el compartimento del cajón está equipado con una válvula.La válvula se abre automáticamente cuando el cajón está en la posición de prueba 'prueba' y 'conectado', y la válvula se cierra automáticamente cuando el cajón está en la posición 'separado'.

Hay un dispositivo de enclavamiento entre la puerta de la cámara y el interruptor principal del circuito.La puerta de la cámara no se puede abrir cuando el interruptor principal está cerrado y la puerta se puede desbloquear en circunstancias especiales.

La corriente del circuito principal es de 100 A o menos, y la altura de la cámara es de 220 mm;Para circuitos de 45 A e inferiores, se pueden instalar dos cajones uno al lado del otro.La altura de la cámara del circuito de 200 A, 400 A es generalmente de 440 mm, la cámara del circuito de 600 A es generalmente de 660 mm.

Estructura del sistema enchufable:

Corriente del circuito principal y GT;En 630A, se adopta el disyuntor tipo bastidor con estructura tipo enchufe y se empuja el tornillo para completar la conexión y desconexión con el bus mientras se agita la palanca de operación.Otros componentes eléctricos, excepto el interruptor principal, están fijados en la cámara.

Estructura del sistema fijo:

La unidad de medición y el gabinete del capacitor electrostático se instalan en modo fijo y todos los componentes eléctricos se instalan en la placa de montaje de la viga del PDC.
