La última tendencia de desarrollo y la situación actual del transformador de potencia.
El transformador de potencia es uno de los equipos importantes en el sistema de transmisión, transmisión, transformador y distribución, su rendimiento y calidad.
La cantidad está directamente relacionada con la confiabilidad y eficiencia del funcionamiento del sistema eléctrico.
Uno, variedades de transformadores de potencia.
(a) transformador de distribución El transformador de distribución pequeño y mediano en nuestro país está originalmente aislado con aceite como medio aislante
Desarrollado cualitativamente;Entrando en los años 90 del siglo XX, el transformador tipo seco en nuestro país tenía pelo muy rápido.
Exhibición.
(1) Transformador de distribución sumergido en aceite Transformador de distribución serie S9, transformador de distribución serie S11,
Transformador de distribución de núcleo de bobina, transformador de núcleo de aleación amorfa.Para completar el funcionamiento del transformador.
Completo, confiable, mantenimiento más simple, más ampliamente para satisfacer las necesidades de los usuarios, en los últimos años cambio de tipo de inmersión en aceite
La estructura de sellado del compresor hace que el aceite del transformador esté completamente aislado del aire circundante, mejorando así el transformador.
Fiabilidad de la presión.En la actualidad, las principales formas de sellado son el sellado con aire, el sellado con nitrógeno y el llenado completo.
Tipo de sello de aceite.La cuota de mercado de los transformadores sellados totalmente llenos de aceite está aumentando, y es en el aislamiento.
El cambio de volumen de aceite se compensa mediante la deformación elástica de la pared ondulada del tanque o del radiador de expansión.

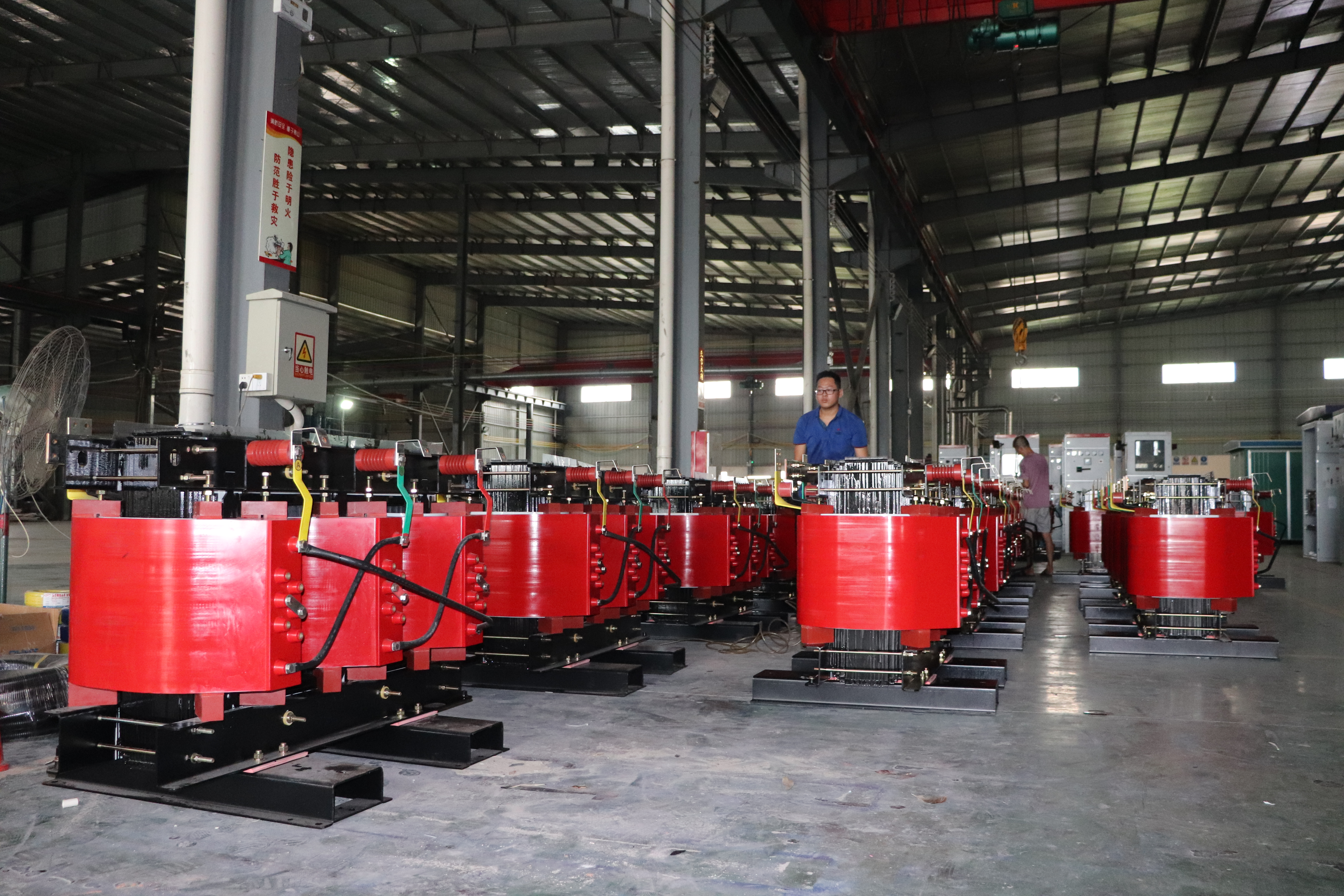

(2) Transformador seco transformador seco debido a su estructura simple, mantenimiento conveniente y prevención
Fuego, inflamabilidad y otras características, China ha comenzado a producir desde finales de la década de 1950, pero en los últimos 10 años.
Iniciar la producción en masa.Existen muchos tipos de transformadores secos, principalmente transformadores secos impregnados y aislados.
Transformador de tipo seco con aislamiento de resina epoxi de dos tipos.
(2) transformador tipo caja El transformador tipo caja tiene menos ocupación, puede extenderse al centro de carga, reducir
Pérdida de línea, mejora de la calidad del suministro de energía, ubicación flexible, apariencia hermosa y otras características, actualmente en la ciudad
Gran cantidad de aplicaciones en redes eléctricas de 10Kv y 35kV.En la actualidad, el transformador caja utilizado en nuestro país es principalmente europeo.
Transformador de caja tipo y transformador de caja americano, el transformador anterior como componente separado, es decir, el departamento eléctrico de alto voltaje.
División, transformador de distribución, distribución de bajo voltaje parte de la trinidad.Esta última estructura se divide en dos partes,
La parte frontal está dividida en gabinete de cableado, la parte posterior está dividida en tanque de aceite del transformador, bobinado, núcleo de hierro, interruptor de carga de alto voltaje,
Inserte el fusible, el fusible limitador de corriente de respaldo y otros componentes se colocan en el cuerpo del tanque.Hay algunos
El fabricante ha trasladado el transformador de núcleo de bobina al transformador de caja, de modo que el volumen y la calidad del transformador de caja
Se logra una alta eficiencia, ahorro de energía y bajo nivel de ruido.
(3) Transformadores de potencia de alto y ultra alto voltaje En la actualidad, China tiene un transformador de 110 kV,
Capacidad de producción de transformadores de alta tensión y ultra alta tensión de 220 kV, 330 kV y 500 kV.Transformador de ultra alto voltaje
El medio de aislamiento sigue siendo principalmente aceite aislante; de acuerdo con las necesidades del desarrollo de la red eléctrica, la tecnología de producción de transformadores es positiva
Está mejorando.Se están investigando y desarrollando transformadores de alta y ultra alta tensión aislados con gas SF6.
En segundo lugar, a nivel de fabricación en general, la tecnología de transformadores de potencia de China en la década de 1990 a nivel internacional.
El nivel inicial, una pequeña parte del mundo a finales de la década de 1990 y los países avanzados extranjeros.
Entonces, todavía hay una cierta brecha.
1, materiales con núcleo de hierro en la década de 1970, Wuhan Iron and Steel Company en la introducción de la digestión y absorción del frío japonés
Tecnología de fabricación de láminas de acero al silicio laminadas basada en la producción de láminas de acero al silicio laminadas en frío, en la década de 1990 e introducida
La tecnología japonesa de fabricación de láminas de acero al silicio laminadas en frío (HI-B) de grano de alta permeabilidad produjo un mayor efecto de ahorro de energía.
Buen material del núcleo del transformador de potencia.Pero debido a que la cantidad del producto no puede satisfacer la demanda y el proceso de producción
Dos aspectos del problema, todavía desde Japón, Rusia y Europa occidental y otros países importan parte de acero al silicio laminado en frío.
Rebanada.En el desarrollo de materiales de aleación amorfa para el núcleo de transformadores de distribución, China en la década de 1990
Al principio, el antiguo Ministerio de Maquinaria, el antiguo Ministerio de Metalurgia, el antiguo Ministerio de Electricidad, la Comisión Estatal de Planificación, la Comisión Estatal de Economía y Comercio, el antiguo Ministerio
El comité científico formó un grupo de trabajo especial sobre materiales de núcleo de aleación amorfa y transformadores de núcleo de aleación amorfa.
El proceso de diseño y fabricación del material del núcleo de aleación amorfa se ha estudiado en profundidad.
De acuerdo con los requisitos del plan original, se produjo en prueba en 1994 con un voltaje de 10 kV y una capacidad de 160 ~ 500 kVA.
El transformador de distribución ha sido probado por usuarios eléctricos y básicamente cumple con los requisitos de aplicación práctica.
Sin embargo, el proceso de fabricación de materiales de aleación amorfa aún necesita mejorarse aún más para lograr una producción en masa.
O. En 1998, la empresa Shanghai Trust introdujo la tecnología de fabricación de la empresa estadounidense GE, utilizando material amorfo estadounidense.
El transformador con núcleo de aleación amorfa se ha producido a partir del material de aleación.En la actualidad, puede producir un voltaje de 10 kV y una capacidad de 50
~ 2500kVA, sin pérdida de carga entre 34 ~ 700W, pérdida de carga entre 870 ~ 21500W
Transformadores de núcleo de aleación de cristal, y este material se ha aplicado a transformadores secos de resina epoxi,
Promueve aún más la mejora del nivel de fabricación de transformadores con núcleo de aleación amorfa en China.Tenemos algo
Los fabricantes de transformadores utilizan la introducción de productos fabricados con núcleo de material de aleación amorfa en el funcionamiento de la red eléctrica.
2, equipos de herramientas antes de la década de 1980, el nivel técnico de equipos de transformadores especiales en China, todo
La carrocería es relativamente baja, además el equipo de bobinado tiene una producción de fábrica profesional, el resto de la gran mayoría son
De los equipos relativamente sencillos fabricados por las empresas, sólo unas pocas cuentan con una línea de corte sencilla para procesar núcleos de hierro.
En la década de 1980, la industria de transformadores comenzó a introducir equipos clave especiales avanzados extranjeros, como hierro
Línea de corte longitudinal del corazón, sistema de calefacción eléctrica de baja frecuencia, etc. En la década de 1990, debido al gran transformador de tipo seco
Promoción de la fuerza, la introducción de un lote de equipos de vertido de epoxi y máquinas bobinadoras de láminas, y también se citaron varias plantas de producción grandes.
En el centro de procesamiento de piezas de aislamiento, el nivel del equipo de producción de transformadores mejoró enormemente.doméstico
Algunos fabricantes de equipos especiales, después de la digestión y absorción, también desarrollaron líneas de producción verticales y horizontales y otros equipos especiales.
Estos equipos especiales domésticos, su función y principales parámetros técnicos alcanzan o se acercan básicamente al agua internacional.
Ping, para garantizar la cantidad de productos de nuestro transformador, mejorar el rendimiento técnico del transformador y mejorar la eficiencia de producción.
Jugó un papel crucial
3. Diseño de procesos de transformadores durante casi 20 años, por sumergido en aceite transformador de 110kV y por debajo del grado de voltaje
Se ha llevado a cabo una gran cantidad de diseño de optimización y se han reemplazado gradualmente los estándares 64, 73, 79, 86 y otros, actualmente implementados.
El estándar 99 a finales de la década de 1990 formó una nueva serie de transformadores de ahorro de energía, haciendo varios
Las pérdidas se reducen aún más, reemplazando la producción de productos de alto consumo energético.En 1998 el país más Ming
En efecto, según 1979, los antiguos transformadores de las series 64 y 73 que funcionan en la red deben ser eliminados y actualizados.
También se debe detener el transformador tipo S7 fabricado en el año estándar.Construcción de redes eléctricas urbanas y rurales de 1998 a 2001.
El transformador de distribución S9, que se promueve vigorosamente en la renovación, cumple con la norma nacional de 1999.En 2000 para abrir.
Al principio, el transformador de núcleo bobinado también se utilizó en la construcción y transformación de las dos redes.
En el transformador de tipo seco, sobre la base del desarrollo independiente, la introducción de Alemania, Suiza, Italia
El diseño y fabricación de 10kV, 35kV. tipo seco Serie de transformadores para muchas empresas en Portugal y otros países.
Y desde hace mucho tiempo se produce en masa transformadores de tipo seco de 10 kV y 35 kV, que pueden producir la mayor cantidad de
Grado de alto voltaje de 110 kV, capacidad monofásica de transformador seco de 10,500 kVA, la calidad del producto ha sido
Alcanzar el nivel técnico de los productos similares extranjeros importados.
En el diseño de alta presión y ultra alta presión, además del desarrollo de la ciencia y la tecnología, el desarrollo independiente, por adelantado
Desde los años 80, también ha introducido Hitachi, Toshiba, ABB, Mitsubishi, Siemens, etc.
La tecnología de fabricación de la empresa.Actualmente en fabricación de transformadores uHV 500kV, de la mayoría inicial
Al depender de las importaciones, el desarrollo de productos ahora puede ser bastante competitivo con respecto a los productos importados.como los tres
La construcción del proyecto Gorge requiere la introducción de la tecnología de fabricación de transformadores Siemens en la central hidroeléctrica de las Tres Gargantas.
Aplicación margen izquierda de 84kVA trifásico fabricación de transformadores, China tiene con la cooperación exterior, cada uno soporta el 30%
Alrededor de la participación de la industria manufacturera;Para el diseño de Siemens, las partes clave de la tecnología de fabricación han podido completarse
Master, la margen derecha de las Tres Gargantas utilizada en la fabricación de transformadores, la aplicación de la tecnología Siemens, requisitos que debe realizar el nacional
Crea condiciones para participar en licitaciones.
Todo esto muestra que, después de la reforma y apertura, en la ciencia y tecnología de transformadores de potencia, la tecnología
Se han logrado resultados positivos en materia de avance, digestión y absorción, e innovación científica y tecnológica.Para dominar varios tipos.
Tecnología de fabricación de transformadores, mejora el rendimiento del producto, mejora la calidad del producto, acorta la semana de desarrollo de productos
Pero la ampliación de la producción y el aumento de la variedad de productos han desempeñado un papel positivo.
Empresas manufactureras a través de años de construcción de capital y transformación técnica, por lo que la industria de transformadores de potencia tiene una gran
Cambio, la industria de fabricación de transformadores de China se acercará gradualmente al nivel avanzado del mundo.4, con la capacidad de producción
Con el desarrollo de la industria eléctrica, los fabricantes nacionales de transformadores de potencia han llevado a cabo la construcción y transformación de acuerdo con la demanda.
Según estadísticas incompletas, los fabricantes nacionales de transformadores de potencia tienen alrededor de 2000, según el extremo 'ocho cinco'
Según las estadísticas de 900 grandes fabricantes, la capacidad de los transformadores producidos anualmente es de unos 150 millones de kVA;
En 2000, produjo más de 300.000 transformadores con una capacidad de aproximadamente 180 millones de kVA (incluidos 10 kV y 35 kV).
El nivel de voltaje representa más del 90% del número total de unidades), equivalente a más de 1/5 de la producción total mundial.Puedo decir,
China es la producción mundial de transformadores de potencia, pero también la aplicación de transformadores de potencia.países
Hay 7 fabricantes con capacidad de producción de 500 kV, entre los cuales 5 pueden producir en lotes con capacidad de producción anual.
La capacidad ha superado los 30 millones de kVA y la capacidad de producción anual en los últimos dos años es de unos 20 millones de kVA, lo que representa la producción total.
Alrededor del 11%;Los fabricantes de clase de 220 kV pueden producir alrededor de 25, los últimos dos años sobre la producción anual.
30 millones de kVA, casi el 18% de la capacidad total;Hay alrededor de 100 fabricantes que pueden producir un nivel de 110 kV, el más
Casi dos años de producción anual de alrededor de 1000 unidades, 30 millones de kVA de capacidad, que también representan casi el 18% de la capacidad total, su
En la producción anual de más de 100 conjuntos de fabricantes, Xinjiang TBEa tiene electricistas, transformadores de equilibrio, transformadores, transformadores, huapeng, etc.
Hogar;Existen alrededor de 100 fabricantes de transformadores de distribución secos con una capacidad de producción de más de 100kVA.
Los fabricantes tienen Shunde, Jinxiang, Xu Ji, Huapeng y otros 4.
Según estadísticas de 2000, la producción nacional de transformadores secos de 16 millones de kVA representó la producción total de transformadores de potencia.
Casi el 9% (la capacidad de producción nacional es de 30 millones de kVA);Producción de fábrica de transformadores dieléctricos SF6.
El hogar tiene 3, principalmente es la producción de productos de grado de voltaje de 10kV, y la salida es muy pequeña, voltaje más alto, etc.
El nivel uno está en desarrollo.Para satisfacer las necesidades de la red urbana y de las zonas residenciales, también existen algunos fabricantes de transformadores enterrados a cielo abierto.
Inicio de la producción.Existen muchos fabricantes de transformadores de caja.Según estadísticas incompletas, existen alrededor de 600 fabricantes.
La producción anual es de aproximadamente 7000 juegos, entre los cuales hay alrededor de 20 empresas con una producción anual de más de 200 juegos.
En los últimos años, el objetivo de desarrollo de la tecnología de transformadores electrónicos es ligero y alto.
Se seguirán desarrollando productos de chips de alta densidad y eficiencia.Debido a los electrodomésticos y la electrónica.
Con el continuo desarrollo de equipos, la demanda de transformadores electrónicos de bajo voltaje está aumentando, por lo tanto, alta claridad.
El transformador de barrido de retorno utilizado en televisión y visualización de alta frecuencia se ha convertido en el principal campo de atención de los fabricantes, entre los que se encuentran
Habrá un gran aumento en la demanda de transformadores de barrido sin bucle;Alta frecuencia, baja pérdida, tamaño pequeño, bajo
El precio de los transformadores de potencia también ocupará un gran mercado;Perspectivas del mercado de transformadores de potencia de alto voltaje baile de tambores。
En la actualidad, el tamaño del mercado mundial de transformadores electrónicos se mantiene básicamente entre 6 mil millones y 7 mil millones de dólares estadounidenses.
Correcto, representa alrededor del 7,5% del mercado total de componentes electrónicos del mundo.Entre ellos, la producción y el consumo de Japón, respectivamente.
Representa alrededor del 43 por ciento y el 40 por ciento del mercado mundial, y Estados Unidos representa alrededor del 17 por ciento y el 22 por ciento de la producción y el consumo, respectivamente.
La participación de la producción y el consumo en otros países y regiones asiáticos aumentó considerablemente, hasta el 13% y el 8% respectivamente.
Desde la adhesión de China a la OMC, la competencia en el mercado nacional de transformadores electrónicos se encuentra básicamente en un estado estable.
No sufrió un gran impacto, esto se debe a que los productos de transformadores electrónicos requieren mucha mano de obra y para el usuario.
Requerir productos basados en producción personalizada.La especificación de variedad es mucha, el lote de producción es mucho, la cantidad es grande, por lo tanto no está bien
Automatización adecuada, producción a gran escala.Con la competencia cada vez más feroz en el mercado, para reducir el costo,
La producción se está trasladando a zonas de menor coste.
En la actualidad, la producción de transformadores electrónicos en China presenta las siguientes características:
– La producción de transformadores de media frecuencia es grande, el precio es bajo y la exportación es la principal, la exportación impulsa su rápido
Desarrollo.En la actualidad, el precio promedio de la industria del transformador de frecuencia intermedia en las empresas del sistema electrónico de China es de 0,626 yuanes /
, pero el precio promedio en fábrica de la mayoría de las empresas está entre 0,20 ~ 0,30 yuanes/uno, el más alto es 1 yuan/uno
Los lados izquierdo y derecho.
Dado que el producto se exporta principalmente, su precio lo determina enteramente el mercado internacional.
Con la creciente popularidad de los productos electrónicos de audio digital y el uso más amplio de circuitos integrados, el nuevo
El tipo de televisión en color ya no utiliza transformadores de audio y la participación de mercado de transformadores de audio está disminuyendo.
– La demanda del mercado de transformadores de potencia está en auge.Los transformadores de potencia son productos que requieren mucha mano de obra y
En los últimos años, la demanda del mercado interno y externo está en auge y se ha convertido en un rápido desarrollo.
Producto caliente.Según las estadísticas, se espera que la producción de transformadores de potencia en la provincia de Taiwán aumente un 50% en los últimos años.
Hong Kong crecerá un 20 por ciento y la India un 25 por ciento.Comunicaciones, informática, electrónica de consumo.
El producto es sus tres mercados principales, entre los cuales el crecimiento de la demanda de comunicación jugará un papel importante en la promoción, ahora todos
La demanda anual de transformadores de potencia de bola ha superado los 10 mil millones de dólares y está orientada a lados montados en superficie, de alta potencia y de alto voltaje.
El desarrollo superficial.
6 x 6,6 x 3,5 mm para LCDS y LCDS japoneses, y para consolas de juegos y sintonizadores
Transformadores de potencia montados en superficie de la serie 2,6 × 5 × 277 mm, la producción aún se realiza en áreas de bajo costo laboral
Movido, trajo buenas oportunidades para el desarrollo de la producción nacional.– Sobreproducción de transformadores de barrido hacia atrás.Pedidos,
La disminución de la demanda mundial de receptores de televisión en color ha afectado gravemente a la producción asiática de transformadores de barrido inverso.
La cantidad.China Taiwán barre el transformador ahora alrededor de 6 fabricantes, y la gran mayoría de la base de producción
Al continente de la patria.
Como el transformador de barrido inverso es un producto que requiere mucha mano de obra, es difícil producirlo en Taiwán.
Además, los monitores LCD no utilizan transformadores de barrido inverso y su desarrollo va por delante de los monitores CRT.
Como resultado, las empresas chinas comenzaron a producir convertidores para monitores LCD.Productos de transformadores de barrido trasero de Taiwán
Se centra en dos aspectos:
Una es desarrollar un pequeño transformador de barrido hacia atrás para CRT de cuello corto.
En segundo lugar, para mejorar la conciencia de calidad, la mayoría de los fabricantes tendrán que obtener UL, CSA, VDE, CE,
Certificaciones como EMI y TCO son un objetivo importante para mejorar la calidad del producto.
Actualmente, Japón tiene un excedente de suministro de transformadores de barrido inverso, debido principalmente a Japón.
Las fábricas chinas de la empresa tienen un exceso de oferta.Con una gran cantidad de inversión en la parte continental de China de las empresas de transformadores de barrido
Industria, la situación de exceso de oferta continuará, se espera que esta situación continúe por un período.Debido a la
El precio de los transformadores de barrido utilizados en los receptores de televisión convencionales y en los monitores de PC está bajando, y los fabricantes japoneses están
Dedicada a productos de valor agregado como transformadores back-sweep para televisores de proyección.Para evitar la competencia de precios
En disputa, la mayoría de los fabricantes se han trasladado al mercado de productos de alta gama, como las empresas japonesas de electrónica de medios han cambiado su enfoque.
Transformadores de barrido trasero de alta calidad para receptores HDTV y monitores de alta resolución.Los fabricantes mantendrán su
Competitividad internacional, está utilizando activamente su calidad tecnológica para desarrollar productos de alta calidad.JVC ha desarrollado
Este artículo presenta un transformador de barrido que integra tecnología de diseño de alto voltaje y circuito de control, cambiando así las propiedades del producto.
Sí, y al mismo tiempo reducir el coste de producción.Por ejemplo, HRCM11 es un sistema de modulación de banda ancha por pulsos.
Transformador de barrido trasero de doble enfoque, está equipado con un circuito de control de alto voltaje, su frecuencia de barrido horizontal es de hasta
120 kHz.
En el mercado de monitores de PC, Hitachi ha introducido una puntuación ultra alta para el campo CAD/CAM.
El transformador de barrido para el monitor de resolución, que tiene una frecuencia de barrido horizontal de hasta 130 kHz, utiliza un poli
El potenciómetro focal realiza una modulación de enfoque dinámica.La mayoría de las empresas apuntan a desarrollar retornos de bajas pérdidas.
Transformador de barrido, para uso en receptores de televisión de bajo consumo, en sustitución del transformador de barrido tradicional
También se está desarrollando la tecnología de bobinado.
Hora de publicación: 06-ago-2021
