Subestación Combinada Subterránea
¿Qué es la Subestación Combinada Subterránea?
El tipo de subestación combinada subterránea de la serie ZBW-D es un conjunto completo de subestaciones que integran gabinetes de interruptores de alto voltaje, transformadores enterrados y gabinetes de distribución de energía de bajo voltaje.Es la base de nuestra empresa para cumplir con los requisitos de construcción urbana y protección ambiental en la subestación combinada.Una serie de productos desarrollados y diseñados en China.La subestación combinada subterránea tiene las ventajas de tecnología avanzada, apariencia hermosa, bajo nivel de ruido, operación segura y confiable, mantenimiento conveniente, estructura compacta y tamaño reducido.Es adecuado para lugares públicos urbanos, calles, parques, barrios residenciales, barrios escénicos, etc. El sitio se utiliza para recibir y distribuir energía eléctrica en el sistema de distribución de energía.En el sistema de distribución de energía, se puede usar en el sistema de distribución de energía de red en anillo, y también se puede usar en el sistema de distribución de energía de terminal de radiación o suministro de energía dual.
Descripción del Producto
1. La altitud no supera los 1000 m.
2. Temperatura ambiente: la temperatura más alta es 40 ℃, la temperatura más baja es -25 ℃, la temperatura promedio diaria más alta no supera los 30 ℃ y la diferencia de temperatura diaria es ≤ 20 ℃.
3. La humedad relativa del aire no supera el 90 % (+25 ℃).
4. La velocidad del viento exterior no supera los 35 m/s.
5. La inclinación del terreno no exceda los 3°.
6. No hay peligro de explosión, incendio, contaminación grave, corrosión química y vibraciones severas en el sitio de instalación.
7. Cuando las condiciones de uso anteriores no puedan cumplir con los requisitos, el usuario puede negociar con nuestra empresa para resolver.
Características

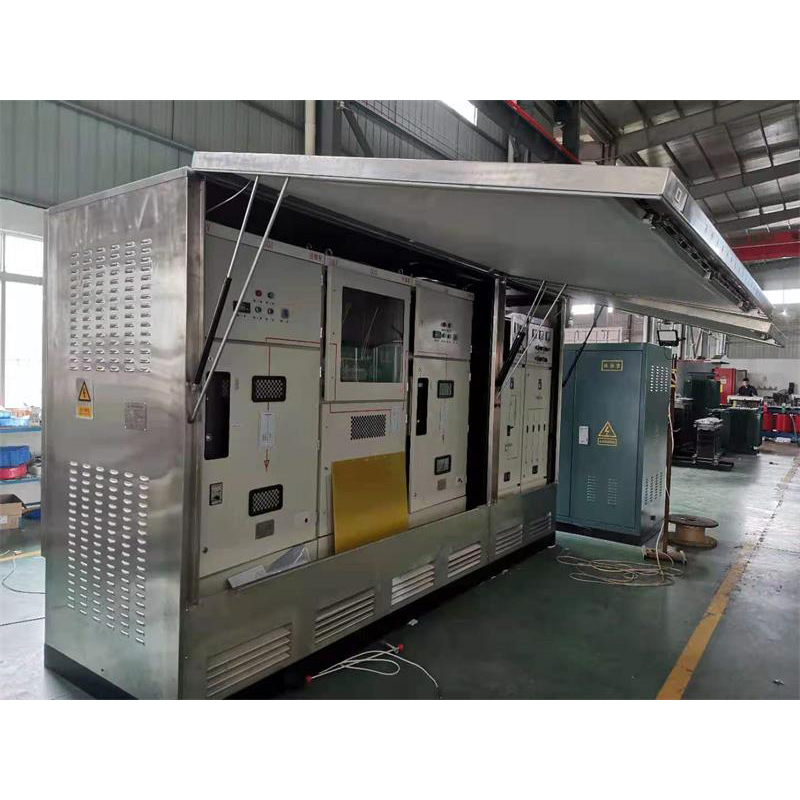

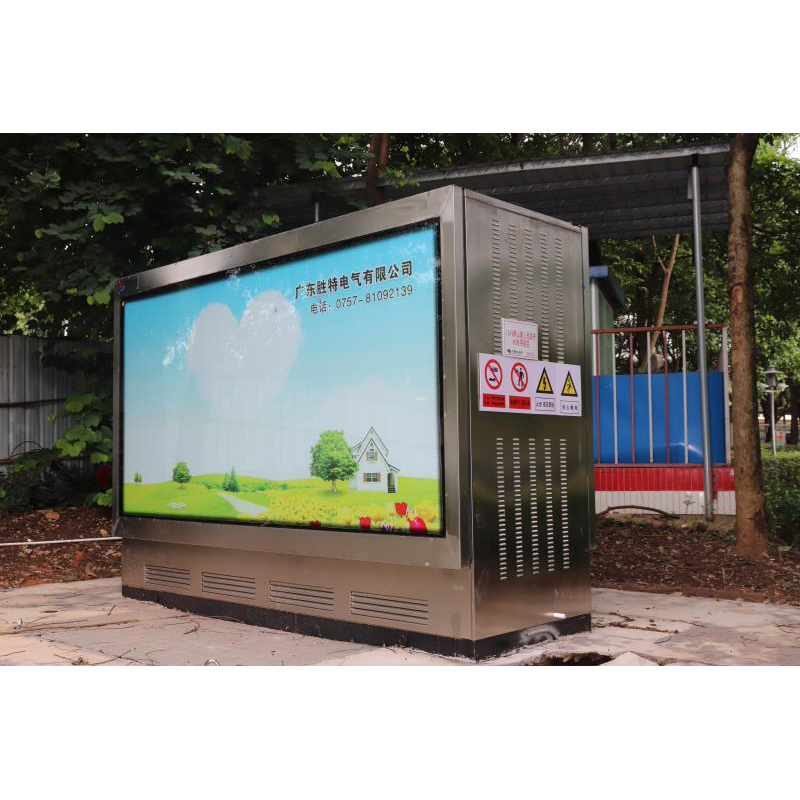

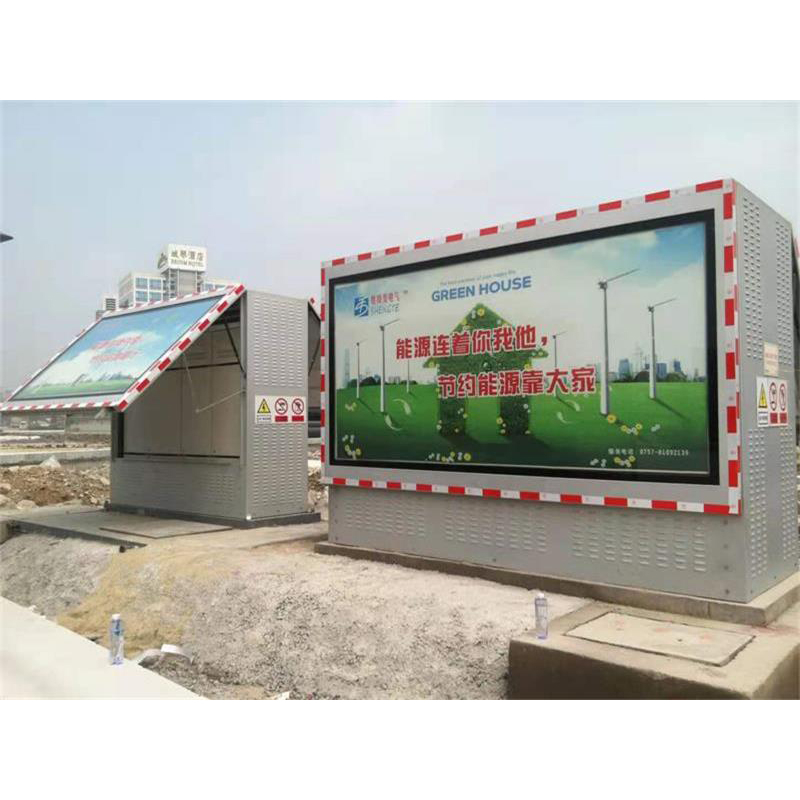

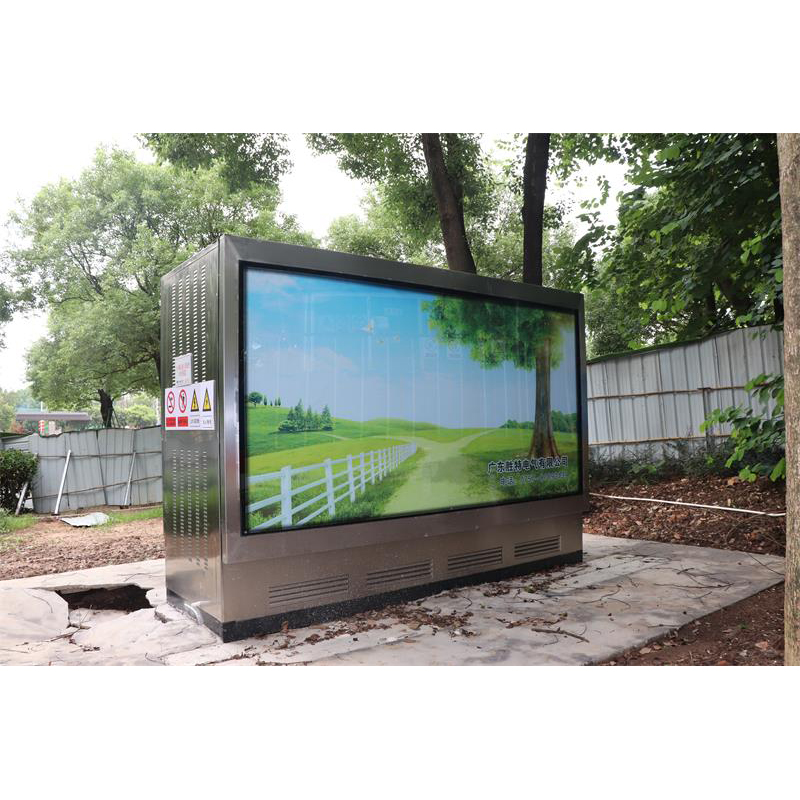

La subestación combinada subterránea se divide en dos partes: la tierra y el subterráneo.La parte de tierra se divide en gabinetes de interruptores de alto voltaje, gabinetes y carcasas de distribución de energía de bajo voltaje, y el subterráneo es un transformador enterrado y una caja enterrada.

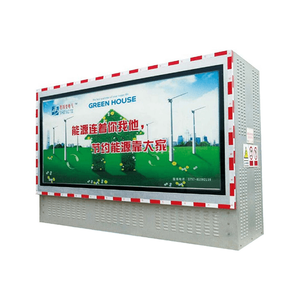

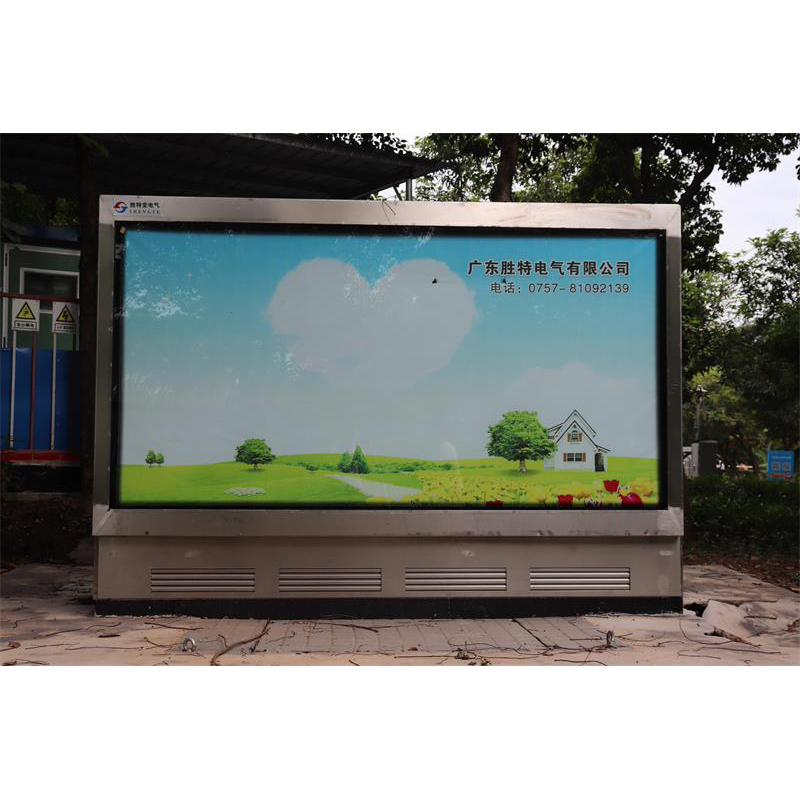

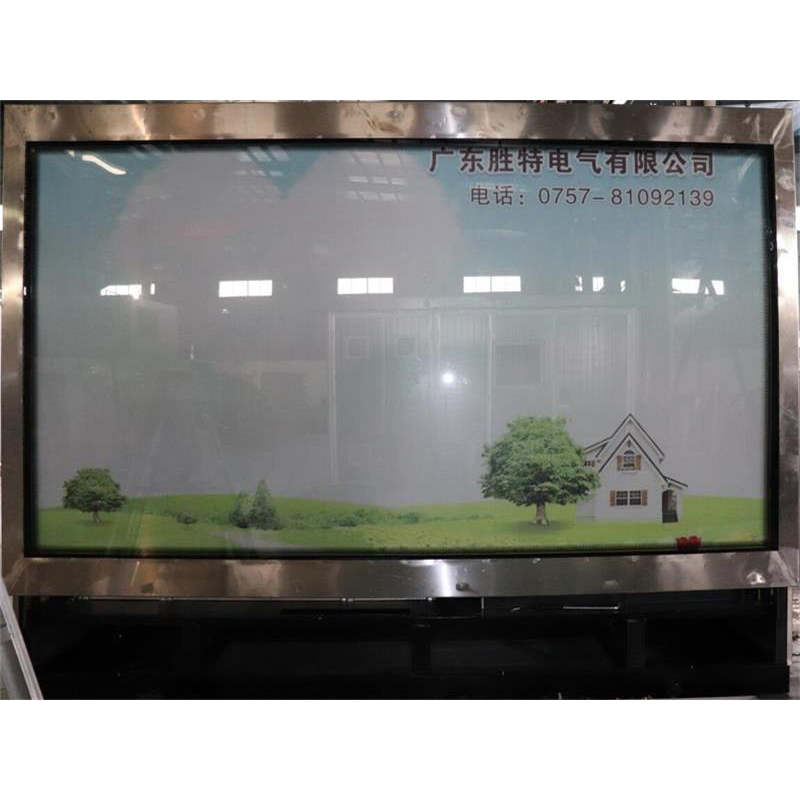

Estructura de la carcasa: la carcasa está hecha de tablero revestido de aluminio y zinc, la superficie está cubierta con madera y la parte superior es un techo de tejas metálicas esmaltadas.Los cuartos de la subestación están separados en pequeños cuartos independientes con placas de acero y están equipados con dispositivos de iluminación.La cubierta superior es una estructura de doble capa, que puede evitar que la radiación de calor aumente la temperatura interior y, al mismo tiempo, tiene una buena ventilación.
Unidad de alto voltaje: el gabinete de alto voltaje adopta un gabinete de red de anillo aislado con SF6 o un gabinete de interruptor de carga con SF6, que tiene una estructura compacta, tamaño pequeño, alta confiabilidad, larga vida útil y libre de mantenimiento.
Unidad de bajo voltaje: el gabinete de bajo voltaje adopta un gabinete GGD, que puede equiparse con dispositivos de medición, salida, medición y compensación automática de capacitancia de acuerdo con los requisitos del usuario.
Unidad de transformador: el transformador adopta un transformador subterráneo de baja pérdida y aumento de baja temperatura, el lado de alto voltaje del transformador adopta una conexión de enchufe de cable totalmente aislada y completamente sellada, y el lado de bajo voltaje adopta un cable sellado de bajo voltaje dispositivo de salida, incluso si el transformador está completamente sumergido en agua Operación confiable, y el transformador se instala primero en la caja enterrada y luego se entierra en el suelo.El ruido del transformador no se extenderá al suelo, evitando la contaminación acústica.Si el transformador pierde aceite, el aceite solo se filtrará en el tanque enterrado y no contaminará el medio ambiente.
