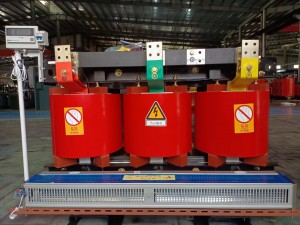

Características

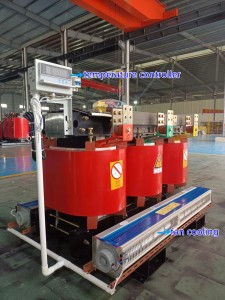

1. Baja pérdida, baja descarga parcial, bajo nivel de ruido, fuerte disipación de calor y puede funcionar con una carga nominal del 120 % con refrigeración por aire forzado.
2. Tiene un buen rendimiento a prueba de humedad y puede operar normalmente bajo 100% de humedad.Se puede poner en funcionamiento sin secado previo después del apagado.
3. Es seguro de operar, resistente al fuego, no contaminante y se puede instalar directamente en el centro de carga.

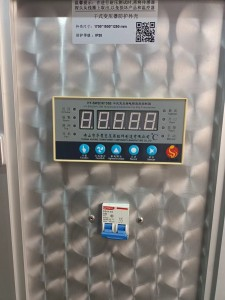

4. Equipado con un sistema completo de control de protección de temperatura para brindar una protección confiable para la operación segura del transformador.
5. Instalación simple y libre de mantenimiento y bajo costo operativo general.
6. De acuerdo con la investigación operativa de los productos que se han puesto en funcionamiento, la confiabilidad de los productos ha alcanzado el nivel avanzado internacional.

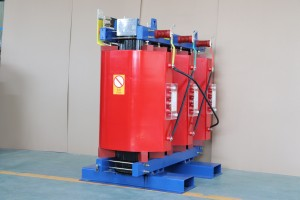

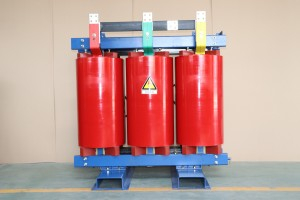

Transformadores de tipo seco: dependen de la convección de aire para el enfriamiento, generalmente se utilizan para iluminación local, circuitos electrónicos.Equipos mecánicos y otros transformadores,

en el sistema de potencia, generalmente transformadores de máquinas de vapor, transformadores de calderas, transformadores de eliminación de cenizas, transformadores de eliminación de polvo, transformadores de desulfuración, etc.

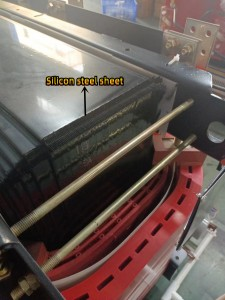

son transformadores de tipo seco con relaciones de 6000V/400V y 10KV/400V para cargas con tensión nominal de 380V.Simplemente hablando, el transformador de tipo seco es un transformador cuyo núcleo

y los devanados no están impregnados de aceite aislante.Generalmente hay dos tipos de regulador con carga y regulador sin carga, transformador seco con carcasa y

Transformador seco sin carcasa, tipo transformador porque no hay aceite, no hay incendios, explosiones, contaminación y otros problemas, por lo que los códigos eléctricos, reglamentos, etc.

no requieren transformador seco colocado en una habitación separada.Pérdida y ruido reducidos a un nuevo nivel, más transformadores y pantalla de bajo voltaje colocados en la misma sala de distribución para crear las condiciones.

Instalación de transformador tipo seco

Transformadorinstalación de acuerdo con los "estándares de prueba de entrega de equipos eléctricos de ingeniería de instalación eléctrica",

las disposiciones de la prueba de entrega calificada.La posición de instalación es correcta y los accesorios están completos.

El dispositivo de puesta a tierra conduce al tronco de puesta a tierra y al lado de bajo voltaje del transformador del punto neutro conectado directamente;caja de transformador,

conexión a tierra confiable de carcasa de transformador de tipo seco;todas las conexiones son confiables, los sujetadores y las piezas anti-sueltas están completas.

Capacidad de sobrecarga del transformador de tipo seco

En primer lugar, puede reducir automáticamente la capacidad y la cantidad de repuesto: en algunos lugares y sitios específicos,

los requisitos de emergencia para el factor de repuesto del transformador son bastante altos, por lo que el transformador de adaptación de ingeniería se convierte en un dolor de cabeza,

y para la capacidad de sobrecarga del transformador de tipo seco, su capacidad de repuesto se puede comprimir manualmente, mientras que la cantidad de unidades de repuesto también se puede reducir mucho en comparación con otros tipos de transformadores.

Aquí debemos señalar que si el transformador está en operación de sobrecarga, debemos tener el proceso de operación de monitorear su temperatura de operación,

si la temperatura es demasiado alta, incluso superior a 155 ℃, tenemos que llevar a cabo la acción de desconexión de carga correspondiente para garantizar el comportamiento seguro de la fuente de alimentación.

Grado de aislamiento del transformador de tipo seco

De acuerdo con el medio interno del dispositivo de voltaje, se puede dividir en S8, S9, S10, SC (B) 9, SC (B) 10 tales modelos,

según su material no combustible o no combustible se puede dividir en SC(B)9, SC(B)10, SCZ(B)9, SCZ(B)10,

según el cerrado o cerrado se puede dividir en BS9, S9-, S10-, SH12-M.Entre ellos, el grado F y H dicho en el transformador se refiere al grado resistente al calor,

el límite del grado Y es 90 ℃, el límite del grado A es 105 ℃, el límite del grado E es 120 ℃, el límite del grado B es 130 ℃,

el límite del grado F es de 155 ℃, el límite del grado H es de 180 ℃, el límite del grado C es superior a 180 ℃.

Parámetros técnicos del transformador de tipo seco

Frecuencia de uso 50/60 HZ corriente sin carga 4 % resistencia a la tensión 2000 V/min aislamiento sin ruptura grado F

(se puede personalizar el grado especial) resistencia de aislamiento ≥ 2M modo de conexión Y/Y, △/Y0, Yo/△, autotransformador (opcional)

aumento de temperatura permisible de la bobina I00K modo de enfriamiento enfriamiento por aire natural o control de temperatura factor de ruido de enfriamiento automático ≤ 30dB

Temperatura del transformador de tipo seco

Diferentes industrias tienen diferentes estándares.Por lo general, los transformadores de tipo seco suelen alcanzar los 95 grados durante el funcionamiento normal,

ya se considera un estándar de temperatura de transformador de tipo seco alto.Por lo general, se establecen equipos de bajo voltaje para estándares de temperatura, por lo general no superan los 60 grados.
