Transformador de tipo de caja eléctrica de transformador combinado OEM con precio de fábrica-shengte
INTRODUCCIÓN DEL PRODUCTO

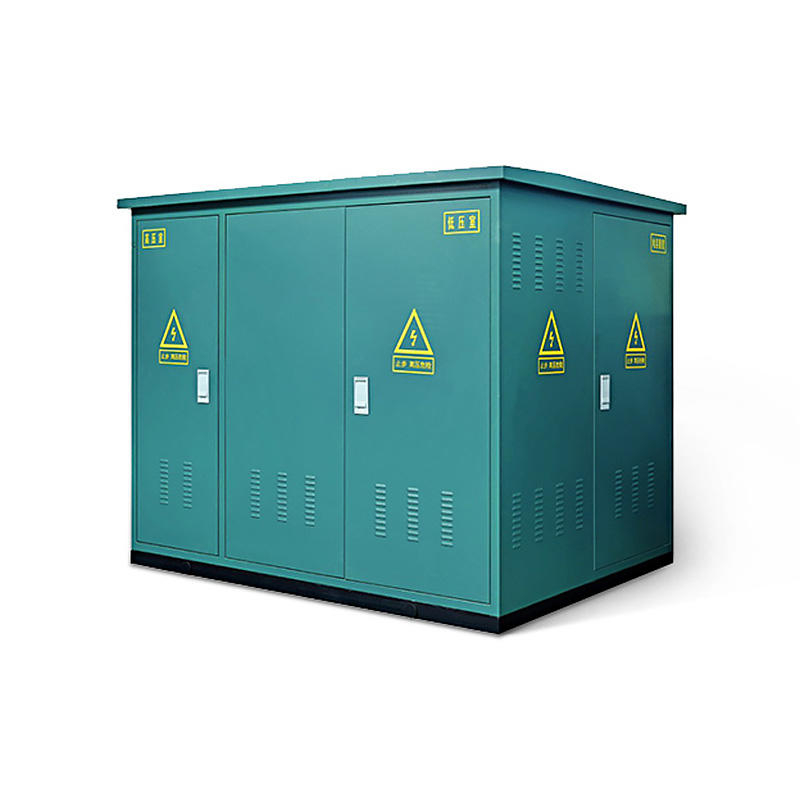

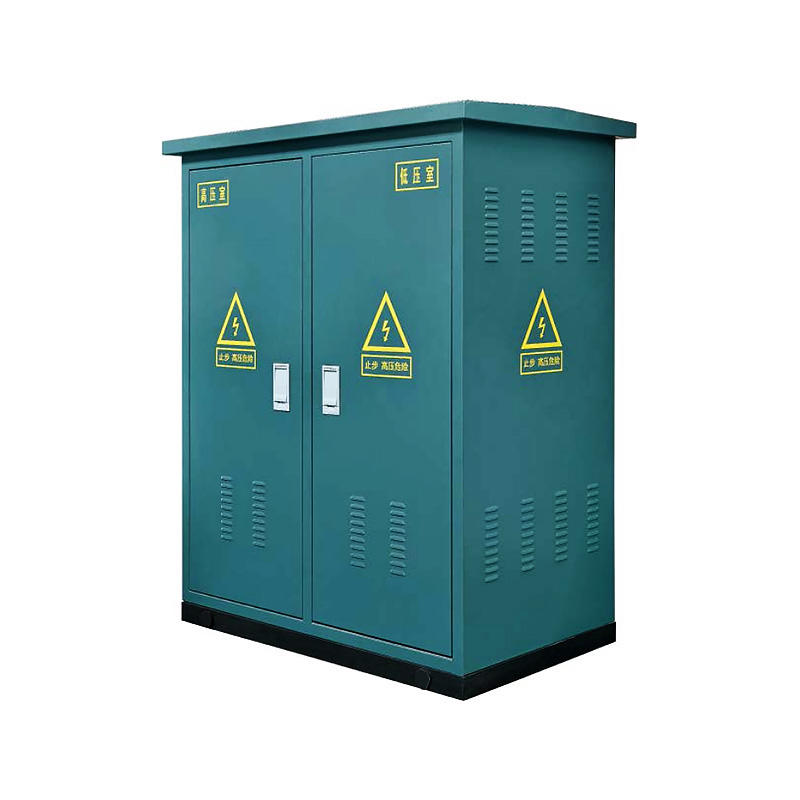

El transformador combinado (también conocido como transformador de caja estadounidense), como una importante unidad de fuente de alimentación en la red de distribución de cables, coloca un interruptor de carga de alto voltaje y un fusible de alto voltaje en la caja del transformador.
Se adopta una estructura completamente sellada en el tanque.El aceite del transformador en el tanque tiene un buen rendimiento de aislamiento y disipación de calor.
Tiene las ventajas de tamaño pequeño, peso ligero, instalación y mantenimiento convenientes, seguridad y confiabilidad, apariencia hermosa, etc.
Ampliamente utilizado en ciudades, áreas residenciales, hoteles, hospitales, fábricas y minas, estaciones petroleras, aeropuertos, ferrocarriles, muelles y otros lugares de suministro de energía al aire libre.
CARACTERISTICAS DE PRODUCTO
R: La estructura de la subestación es un diseño de "ojo" o "producto".
B. El material de la cubierta del producto es una placa de aleación de aluminio, una placa de acero inoxidable, una placa compuesta, una placa de cemento reforzado con fibra de vidrio, etc.
C. La base de la subestación está hecha de acero de canal galvanizado o cemento con fuerte resistencia a la corrosión y suficiente resistencia mecánica.
D. La cubierta superior del cuerpo de la caja adopta una estructura de doble capa, que tiene un buen aislamiento térmico, protección contra la radiación y efecto de ventilación.
E. Cada habitación de la subestación está separada por placas de hierro y cada habitación está equipada con instalaciones de iluminación.La parte superior G del transformador está equipada con un dispositivo de escape automático para ajustar.
CARACTERISTICAS DE PRODUCTO
Transformador combinado (Transformador de caja americana)
| Modelo | Capacidad nominal (KVA) | Rango de tomas de combinación de voltaje | Número de grupo de conexión | Pérdida sin carga (w) | Pérdida de carga (W) | Corriente sin carga (%) | Impedancia de cortocircuito (%) | Tamaño del contorno | ||
| Alto Voltaje (KV) | Rango de distribución (%) | Baja Tensión (KV) | Largo * ancho * alto (mm) | |||||||
| ZGS11-100 | 100 | 0.4 | 200 | 1580/1500 | 1.8 | 4 | 11830x1355x1735 | |||
| ZGS11-125 | 125 | 240 | 1890/1800 | 1.7 | 1830x1365x1735 | |||||
| ZGS11-160 | 160 | 270 | 2310/2200 | 1.6 | 1830x1375x1735 | |||||
| ZGS11-200 | 200 | 6 | 340 | 2730/2600 | 1.5 | 1830x1375x1735 | ||||
| ZGS11-250 | 250 | 6.3 | ±5 | 400 | 3200/3050 | 1.4 | 1830x1405x1735 | |||
| ZGS11-315 | 315 | 6.6 | ±2×2.5 | Yyn0 | 480 | 3830/3650 | 1.4 | 1830x1425x1735 | ||
| ZGS11-400 | 400 | 10 | dyn11 | 570 | 4520/4300 | 1.3 | 1830x1435x1805 | |||
| ZGS11-500 | 500 | 10.5 | 680 | 5410/5150 | 1.2 | 1830x1445x1860 | ||||
| ZGS11-630 | 630 | 11 | 810 | 6200 | 1.1 | 4.5 | 1830x1445x1860 | |||
| ZGS11-800 | 800 | 980 | 7500 | 1 | 1830x1490x1860 | |||||
| ZGS11-1000 | 1000 | 1150 | 10300 | 1 | 1830x1675x2005 | |||||
| ZGS11-1250 | 1250 | 1360 | 12000 | 0.9 | 2100x1845x2035 | |||||
| ZGS11-1600 | 1600 | 1640 | 14500 | 0.8 | 2100x1885x2135 | |||||
| Nota: La forma, el tamaño y el peso del producto son datos para un cierto período de tiempo, que puede cambiar debido a mejoras en el diseño. | ||||||||||
