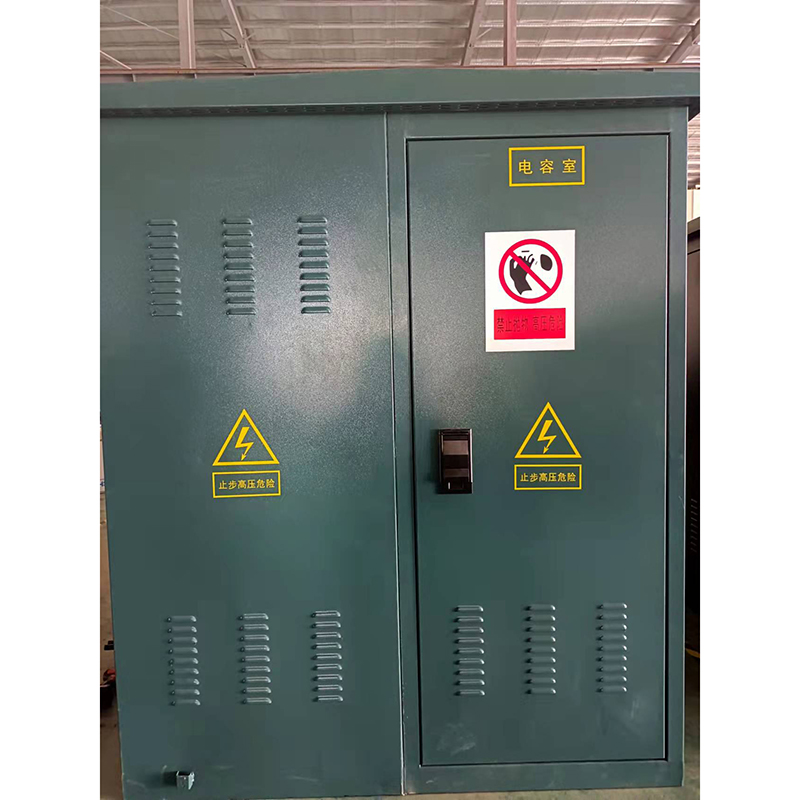

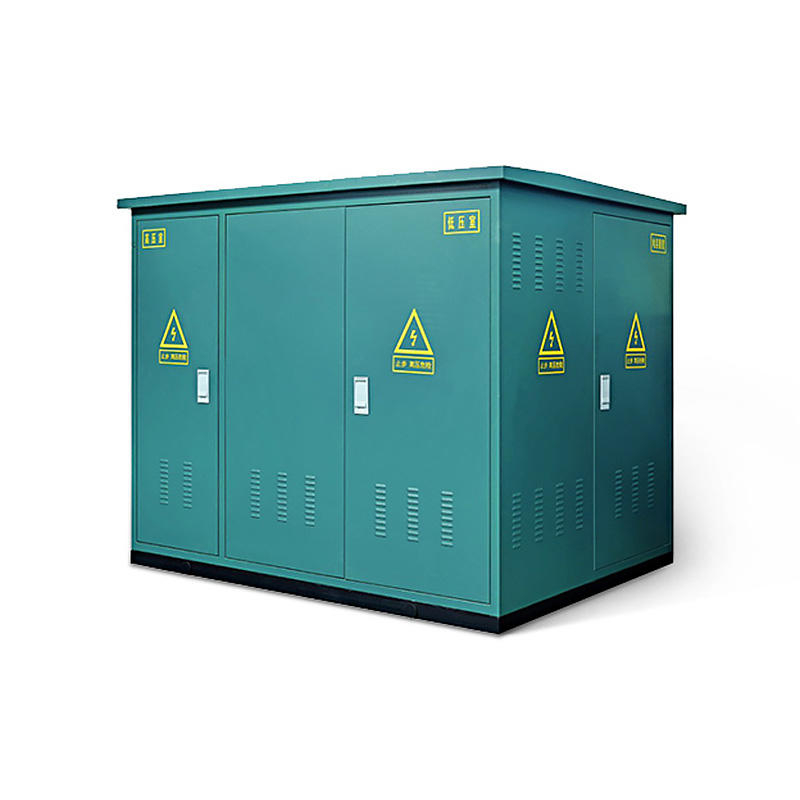

Transformador tipo caja:equivalente a una subestación combinada (tipo caja).

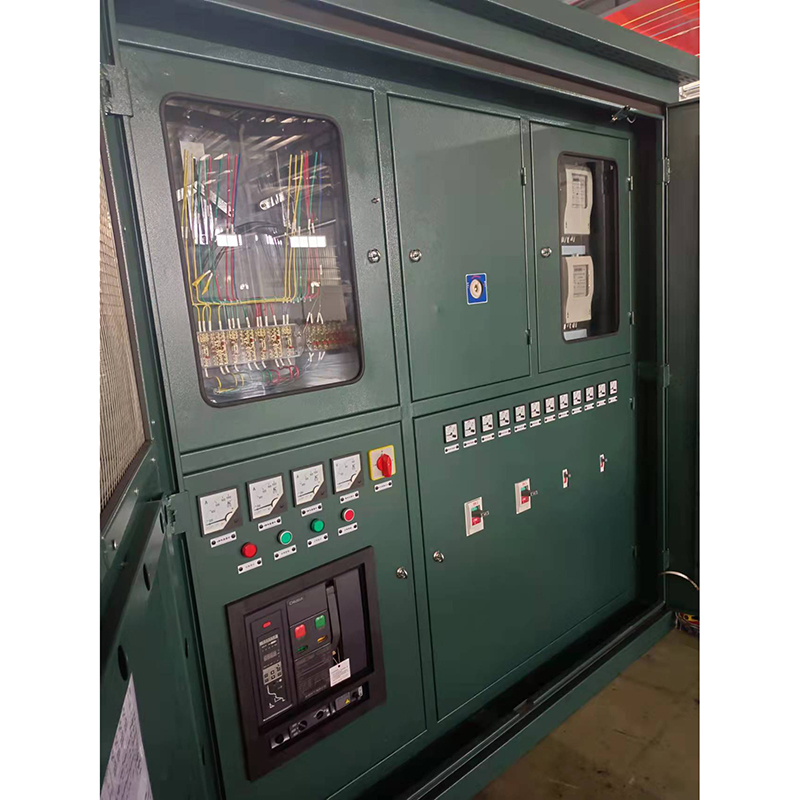

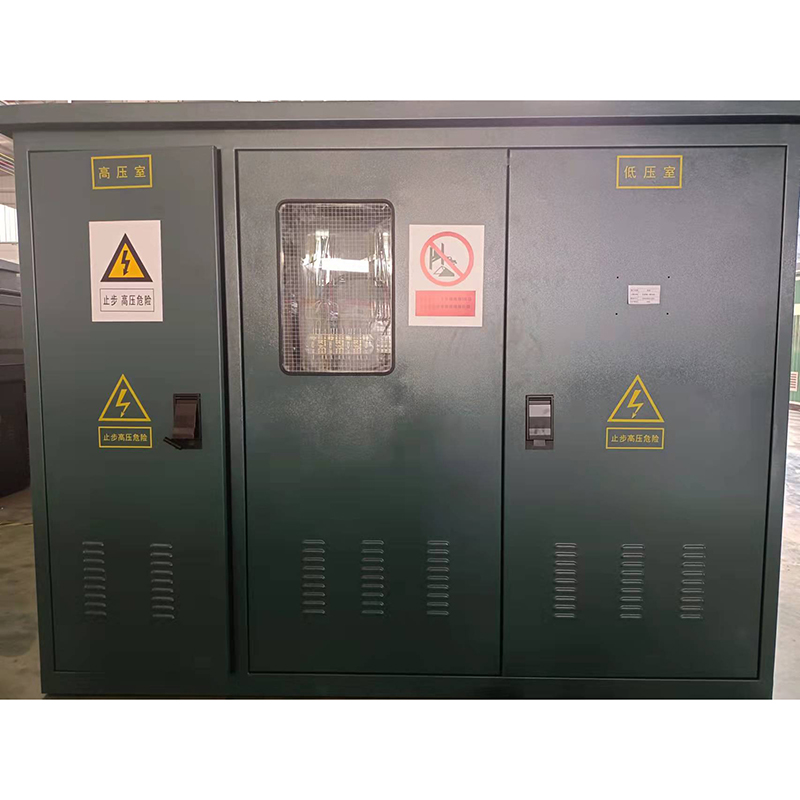

El transformador tipo caja es una estructura de marco, soldado con acero de sección, el marco está cubierto con una placa de aleación de aluminio y recubierto con una capa de pintura especial, de modo que tiene fuertes propiedades mecánicas, resistencia a la intemperie, resistencia a la corrosión. Cuando el tipo combinado (tipo de caja) La subestación es una estructura integral, la caja está separada en tres cámaras relativamente independientes con placas de acero, a saber, la cámara de alto voltaje, la cámara del transformador y la cámara de bajo voltaje. La iluminación en cada habitación se apaga automáticamente con la apertura de la puerta.

Hay una capa de aislamiento térmico en la parte superior de la subestación combinada (tipo caja).En áreas frías y de alta temperatura, la temperatura en la caja es fácil de acumular y cambiar, por lo que se puede agregar una capa de aislamiento térmico alrededor del cuerpo de la caja. Para mantener estable la temperatura en la caja, la sala del transformador y el bajo voltaje Las habitaciones están equipadas con un dispositivo automático de control de temperatura.

La subestación combinada (tipo caja) puede prevenir eficazmente la invasión de animales pequeños. El mantenimiento del transformador se impulsa y extrae fácilmente mediante un carro desmontable. Dos lados de la base del cuerpo de la caja están provistos de cuatro pernos de elevación correspondientes que se pueden extraer y empujados, y dos lados del alero superior están provistos de cuatro soportes con la misma función, que se pueden levantar y transportar en conjunto.

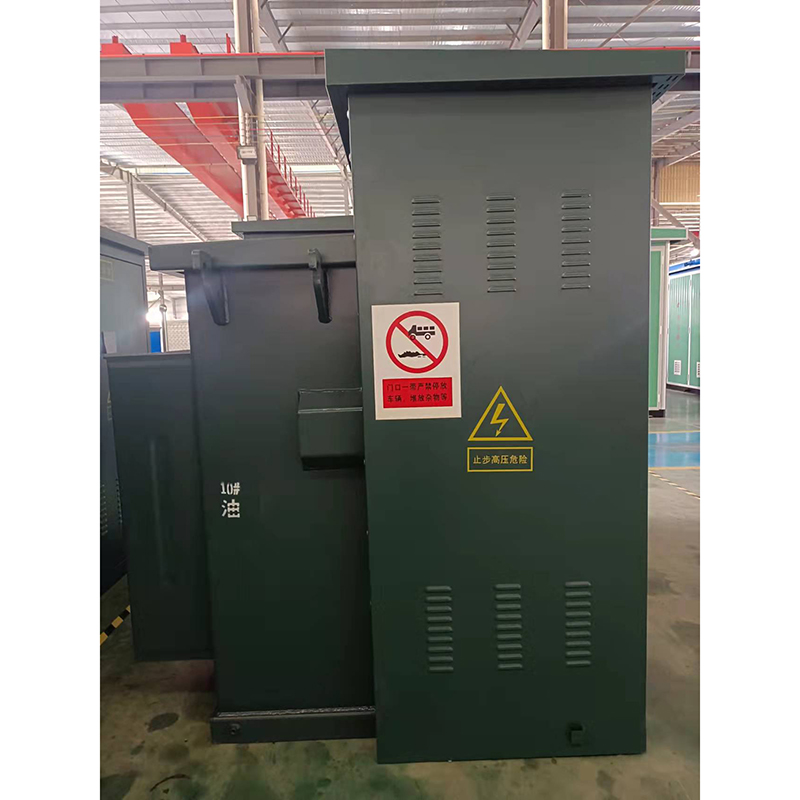

La subestación combinada (en caja) se compone de aparamenta de alta tensión, transformador de potencia, aparamenta de baja tensión, tres partes combinadas y constituyen un conjunto completo de dispositivo de distribución de transformador de aceite para exteriores. El producto tiene las características de un conjunto completo fuerte, área de ocupación pequeña, pequeña inversión, instalación y mantenimiento convenientes, apariencia hermosa, fuerte resistencia a la intemperie, etc.

Ampliamente utilizado en edificios de gran altura, áreas residenciales, minas, campos petroleros, distribución de energía pública, estaciones, muelles y otras empresas y lugares de energía temporales para la distribución de energía.

Características del equipo:

Estructura compacta, completamente sellada, completamente aislada, apariencia hermosa, el volumen es solo aproximadamente 1/3 de la subestación de caja (transformador de caja europeo). Sin sala de distribución de energía, se puede colocar directamente en el interior o al aire libre, también se puede colocar en ambos lados de la calle y el cinturón verde, para garantizar la seguridad personal, tanto las instalaciones de suministro de energía, sino también decorar el medio ambiente.

Adopte el modo de protección de rango completo de doble fusible, lo que reduce en gran medida el costo de operación.

Se puede utilizar para fuente de alimentación de terminal y fuente de alimentación de red de anillo, la conversión es muy conveniente para garantizar la fiabilidad y flexibilidad de la fuente de alimentación.

El cabezal del cable de manguito de 10 kV se puede insertar y quitar varias veces con una corriente de carga de 200 A.Puede ser utilizado como seccionador de carga en emergencia y tiene las características de seccionador.

Adopta transformadores de distribución domésticos tipo 9, tipo 11, con baja pérdida, bajo nivel de ruido y larga vida útil.

Rango de aplicación:

El transformador tipo caja concentra el diseño del transformador tradicional en la carcasa tipo caja, que tiene las características de volumen pequeño, peso ligero, bajo nivel de ruido, baja pérdida, alta confiabilidad, etc.Es ampliamente utilizado en áreas residenciales, centros comerciales, estaciones de luz, aeropuertos, fábricas y minas, empresas, hospitales, escuelas y otros lugares.

Usando el entorno:

Temperatura ambiente: temperatura máxima +40 grados, temperatura mínima -30 grados tipo enano

Altitud: menor o igual a 1000M

Temperatura: media diaria no superior al 95[%], media mensual no superior al 90[%]

Entorno de instalación: el aire circundante debe estar libre de gas inflamable corrosivo, vapor de agua y otra contaminación obvia, sitio de instalación sin vibraciones violentas.

El entorno de instalación debe estar libre de contaminación evidente, gas y polvo explosivos y corrosivos, y el sitio de instalación debe estar libre de impactos de vibraciones violentas.Aceleración del terreno inducida por el terremoto AG: inferior a 3 m/s2 en dirección horizontal e inferior a 1,5 m/s2 en dirección vertical (los problemas sísmicos dentro de este límite no necesitan ser especialmente considerados en el diseño).
